Ellipsen können über das Ellipsen-Werkzeug unter „Neue Objekte“ erstellt werden.
Zum Erstellen einer Ellipse gehen Sie wie folgt vor:
- Wählen Sie aus der Toolbar die "Zeichenwerkzeuge".
- In der ersten Reihe befindet sich das einfache Ellipsen-Werkzeug.
- Klicken Sie an der Stelle im Dokument, wo Sie die Ellipse aufziehen möchten und halten die linke Maustaste gedrückt.
- Nun ziehen Sie die Maus zu dem Punkt, an dem die Ellipse enden soll.
- Im Anschluss können Sie die Ellipse bearbeiten.
ℹ Werden Ellipse bei gedrückter Umschalt-Taste aufgezogen, so wird ein Kreis erzeugt.

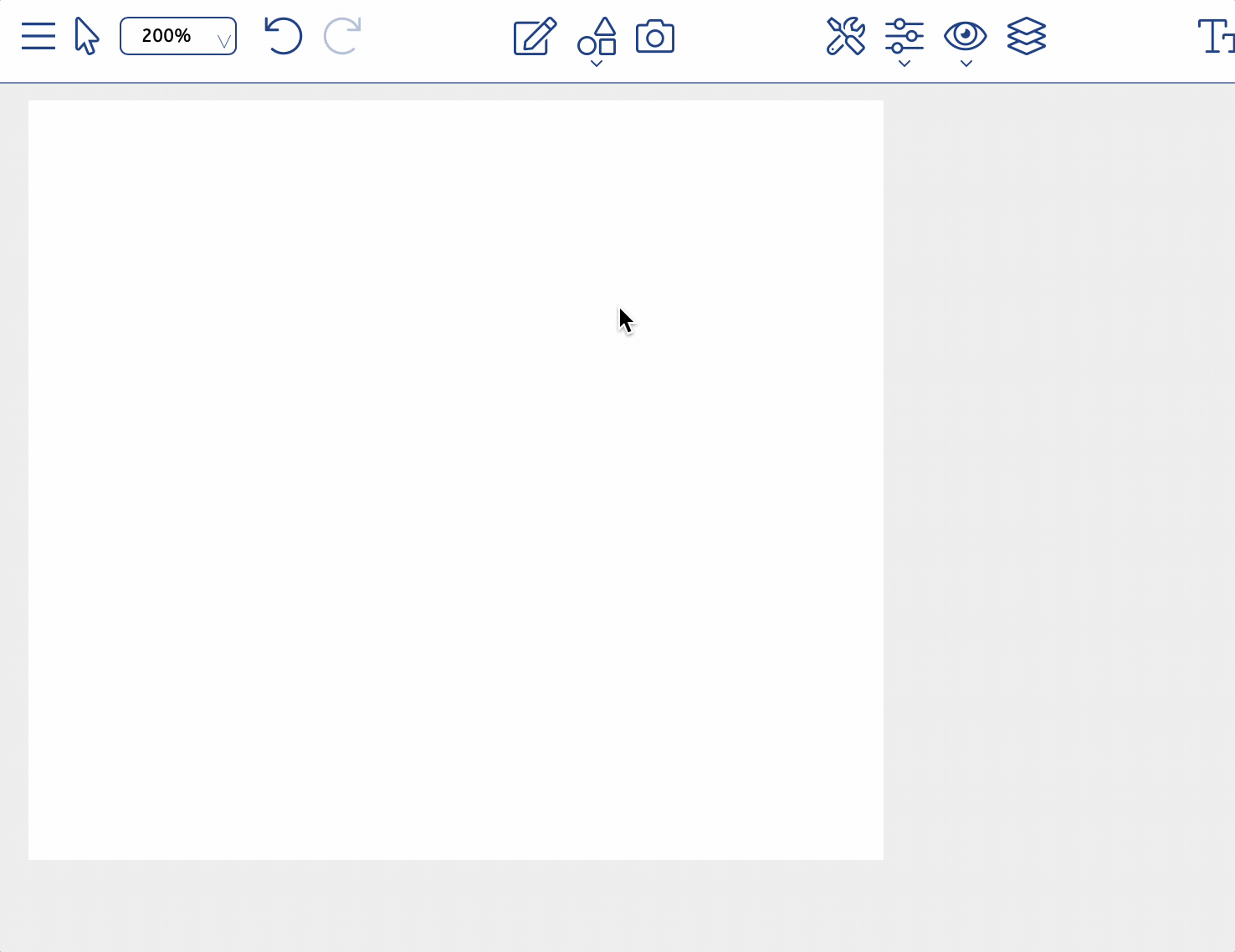

Hier finden Sie eine Animation, in der Sie sehen können, wie das Aufziehen und Bearbeiten in Stylo funktioniert:
In der Administration von Stylo kann hinterlegt werden, ob eine Ellipse in Stylo mit gezogener Linie angezeigt wird oder nur mit einer Hilfslinie.
Wie können Ellipsen gestaltet werden?
Wie werden Grafikobjekte in Stylo positioniert und auf die gewünschte Größe gebracht?
Wie bekommt ein Ellipsen einen Rahmen?
Ein kleiner Guide zum Festlegen von Flächen- und Hintergrundfarben

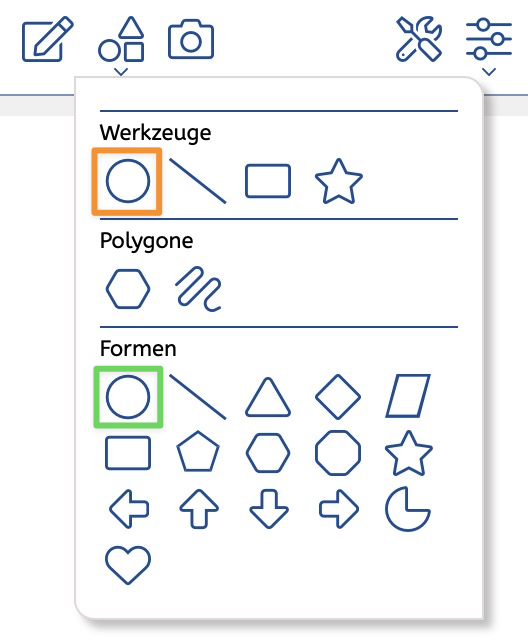

In den Zeichenwerkzeugen befinden sich zwei Ellipsen-Werkzeuge – welches soll ich nehmen?
Sie haben richtig beobachtet – einmal befindet sich das Ellipsen unter "Werkzeuge" (orange umrahmt) und einmal unter "Formen" (grün umrahmt).

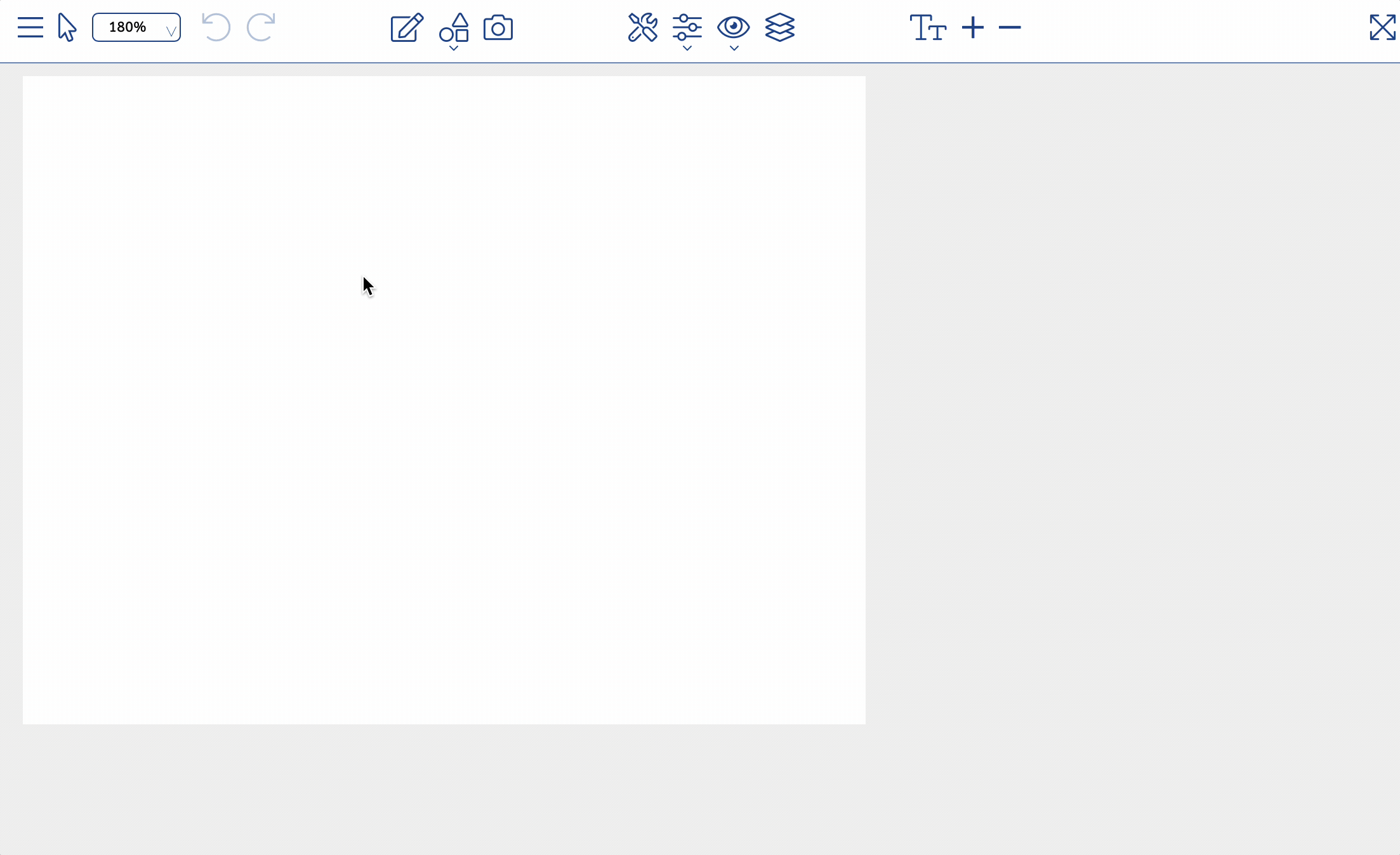

Während das obere Werkzeug ein Ellipse oder Kreis bleiben muss, lässt sich mit der Formen-Ellipse Änderungen an der Form zu einem Polygon vornehmen. Dafür lässt sich dieses nicht mit Linien-/Ecken-Dialog bearbeiten. Ein kleines Beispiel für mögliche Änderungen:
Weitere Informationen zum Bearbeiten derartiger Formen erhalten Sie unter Polygone.
Die Eigenschaften von Ellipsen
Über die Toolbar und über das Kontextmenü können Sie den Eigenschaften-Dialog von Ellipsen aufrufen. In diesem Dialog finden Sie viele Möglichkeiten, um spezifische Einstellungen für Grafikobjekte vorzunehmen.

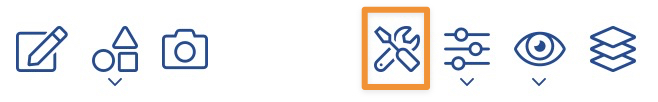

Aufruf über die Toolbar:
Ziehen Sie den Aufruf über das Kontextmenü vor, so wählen Sie aus dem Menü den ersten Eintrag "Eigenschaften".
Bedienelemente
Navigation
Über die Navigation des Eigenschafts-Dialoges können Sie die verschiedenen Optionen wählen.
Der Umfang der zur Verfügung gestellten Funktionalität hängt von den zugeteilten Rechten ab.
Vorschau
Unten links im Dialog befindet sich das Icon für die Vorschau. Im aktivierten Zustand sehen Sie das linke Icon, deaktiviert ist das Auge durchgestrichen. Standardmäßig ist die Vorschau-Funktionalität ausgeschaltet.
Eine Zuweisung der Werte findet nur statt, wenn Sie
- den Button „Zuweisen“ betätigen oder
- auf einen anderen Abschnitt innerhalb der Eigenschaften wechselt.
Zurück zu den ursprünglichen Werten
Es handelt sich um ein »Mini-Undo« – mit diesem Button kommt man auf die Werte zurück, die zuletzt dem Absatz zugewiesen wurden. Das ist hilfreich, wenn man verschiedene Dinge ausprobiert hat und zurück zum Ursprungswert möchte, ohne extra den Dialog schließen zu müssen.
Schließen
Der Eigenschaften-Dialog wird geschlossen. Änderungen, die noch nicht zugewiesen wurden, gehen verloren. Eine Rückfrage erfolgt nicht.
Zuweisen
Die vorgenommenen Änderungen werden zugewiesen.

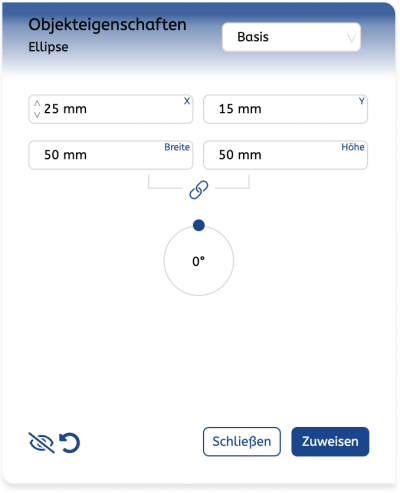

Basis
x
Position der Objekte in der Horizontalen.
y
Position der Objekte in der Vertikalen.
Breite
Geben Sie die Breite für die gewählten Objekte an. Die Breite der Anzeige wird durch das Vergößern der Breite einer Ellipse nicht verändert.
Höhe
Geben Sie die Höhe für die gewählten Objekte an.
Klammer
Ist die Klammer aktiviert, so werden die Breite und Höhe proportional geändert.
Proportionen werden beachtet:
Proportionen werden nicht beachtet:
Drehung
Sie können den Drehwinkel eines Objektes festlegen. Gedreht wird um den Mittelpunkt des Objektes. Zum Drehen können Sie den kleinen Punkt als Bedienelement verwenden. Er fängt in 45°-Schritten. Wenn exakte Werte eingegeben werden sollen, klicken Sie auf den Wert in der Mitte der Rotationseingabe und geben dort den gewünschten Wert ein.

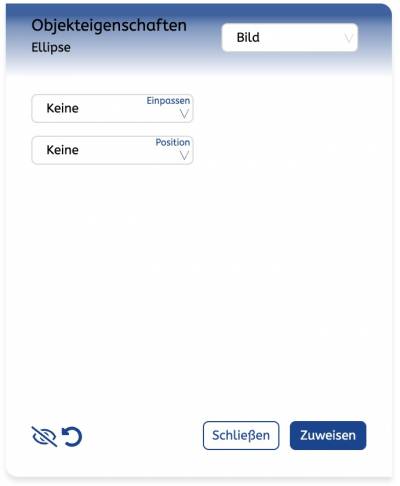

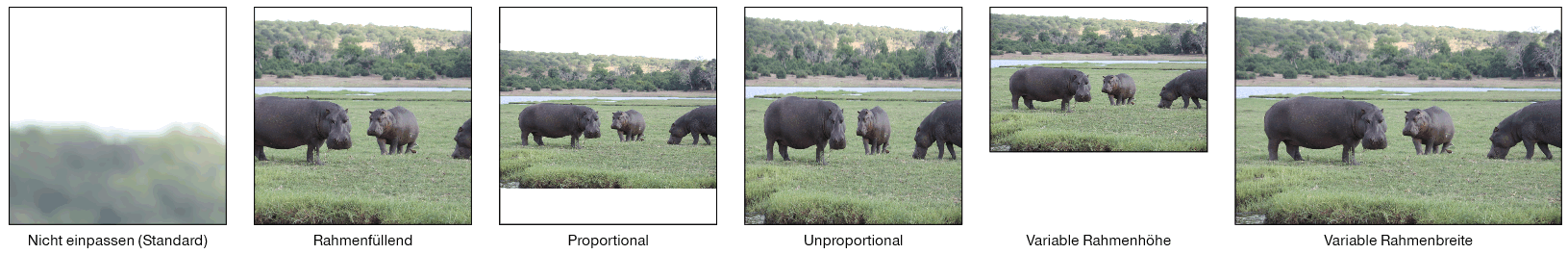

Einpassen
Hierüber wird der Modus der Bildeinpassung bestimmt, der beim Einfügen eines Bildes in ein Rechteck gelten soll. Das Rechteck wird damit zu einem Bildrahmen:
Im oben angezeigten Beispiel ist der Ausgangsbildrahmen quadratisch.
1
Nicht anpassen - die Größe und Position des Bildes wird nicht mehr automatisch verändert, nachdem das Bild manuell skaliert und positioniert wurde. Anmerkung: Wird ein Bild in einen Bildrahmen mit diesen Modus importiert, so wird der Modus verworfen und das Bild immer in „Rahmenfüllend“ geändert.
2
Mittig - das Bild wird in Originalgröße (100%) mittig zum Beschneidobjekt positioniert.
3
Rahmenfüllend - die Bildgröße wird proportional so verändert, dass das Beschneidobjekt vollständig ausgefüllt wird. Bildhöhe bzw. -breite stimmen mit dem Beschneidobjekt überein. Der überstehende Teil wird zum Beschneidobjekt zentriert. In diesem Modus kann das Bild beschnitten werden.
4
Proportional - die Bildgröße wird proportional an das Beschneidobjekt angepasst. Der Restraum in Höhe oder Breite wird mittig zum Beschneidobjekt zentriert. In diesem Modus wird der Bildrahmen ggf. nicht komplett gefüllt.
5
Voll mittig - das Bild wird in Originalgröße (100%) in das Beschneidobjekt positioniert. Dabei wird das Bild vertikal nach oben positioniert, horizontal in die Mitte.
6
Variable Rahmenhöhe - das Bild wird auf die Breite des Bildrahmens skaliert, anschließend wird die Höhe des Bildrahmens angepasst. Gruppiert man zwei Objekte, die die gleiche Y-Position und Höhe haben, werden beide Rahmen zueinander angepasst. Maßgebend ist dabei das kleinere Bild, so dass das höhere Bild links und rechts einen weißen Rand hat. (s. folgendes Beispiel)
Der Text unter den Bildrahmen wird durch die Anpassung der Rahmenhöhe verdrängt.
7
Variable Rahmenbreite - das Bild wird auf die Höhe des vorgegebenen Bildrahmens skaliert, anschließend wird die Breite des Bildrahmens angepasst.
Position
Geben Sie an, wie das Bild im entsprechenden Einpass-Modus im Bildrahmen ausgerichtet werden soll. Diese Einstellung hat nur bei den Einpass-Optionen „Rahmenfüllend“ und „Proportional“ eine Relevanz.

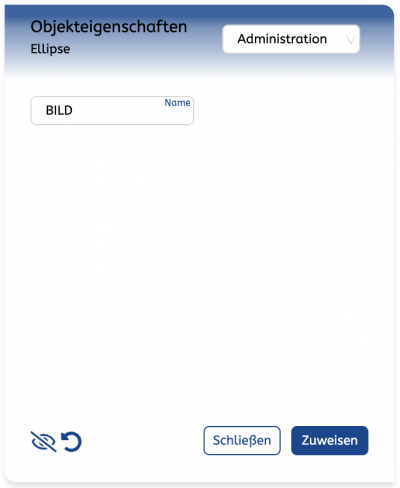

Administration
Name
Geben Sie den Namen des Objektes ein, mit welchem er beim Umformatieren angesprochen werden kann.

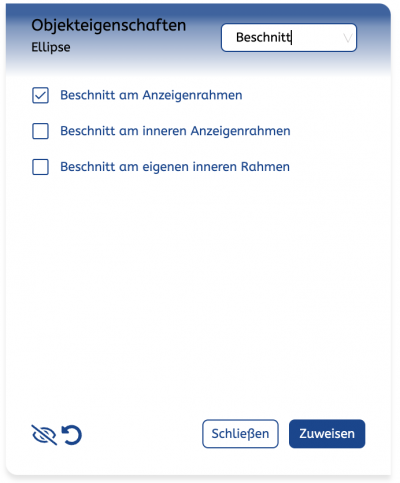

Beschnitt
Mit diesen Parametern kann der Beschnitt durch den Anzeigenrahmen und des Rechtecks an sich selbst vorgegeben werden.
Es stehen drei Optionen zur Verfügung. In den angezeigten Beispielen werden Bilder verwendet, da die Wirkung besser zu erkennen ist.
Beschnitt am Anzeigenrahmen
Normalerweise werden Objekte an der Innenkante des Anzeigenrahmens beschnitten. Wenn Sie das nicht möchten, dann finden Sie an der Stelle den Schalter.
| Eingeschaltet (Standard): | Ausgeschaltet: |
|---|---|
Beschnitt am inneren Anzeigenrahmen
Haben Sie als Anzeigenrahmen einen Mehrfachrahmen, können Sie vorgeben, dass das Objekt nicht am äußeren Anzeigenrahmen beschnitten wird, sondern am inneren. Diese Option ist normalerweise deaktiviert:
| Eingeschaltet: | Ausgeschaltet (Standard): |
|---|---|
Beschnitt am eigenen inneren Rahmen
Hat das gewählte Objekt selbst einen Mehrfachrahmen zugewiesen bekommen, können Sie vorgeben, dass der Inhalt nicht durch den äußeren Rahmen beschnitten wird, sondern durch den inneren. Diese Option ist normalerweise deaktiviert:
| Eingeschaltet: | Ausgeschaltet (Standard): |
|---|---|

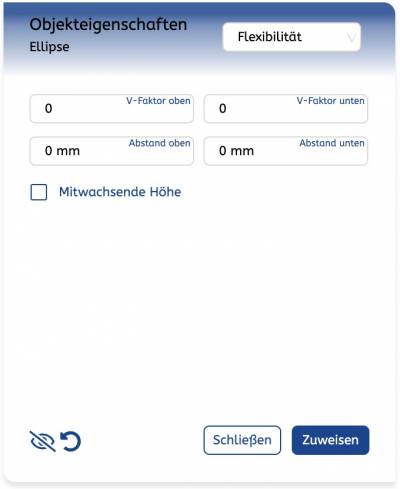

Flexibilität
V-Faktor oben
Vertikalausgleichsfaktor für den Abstand nach oben. Der Faktor ist eine ganze Zahl. Der absolulte Wert in der Anzeige ergibt sich aus dem zu verteilenden Raum.
V-Faktor unten
Vertikalausgleichsfaktor für den Abstand nach unten. Der Faktor ist eine ganze Zahl. Der absolulte Wert in der Anzeige ergibt sich aus dem zu verteilenden Raum.
Abstand oben
Wenn man Textrahmen hat, die über die Vertikalausgleichsfunktion verkettet worden sind, kann man hier den Minimal-Abstand zwischen dem Vorgänger-Objekt des selektierten Textrahmens und dem Textrahmen ablesen und verändern. Der Wert wird dort eingetragen, sobald die Vertikalausgleichsgruppe fixiert wurde.
Abstand unten
Wenn man Textrahmen hat, die über die Vertikalausgleichsfunktion verkettet worden sind, kann man hier den Minimal-Abstand zwischen dem Nachfolge-Objekt des selektierten Textrahmens und dem Textrahmen ablesen und verändern. Der Wert wird dort eingetragen, sobald die Vertikalausgleichsgruppe fixiert wurde.
Mitwachsende Höhe
Mit der Funktion können Sie erreichen, dass Objekte in Abhängigkeit von anderen ihre Größe verändern.
Oben
Gibt einen Offset-Wert an, um den die mitwachsende Höhe nach oben vergrößert wird.
Unten
Gibt einen Offset-Wert an, um den die mitwachsende Höhe nach unten vergrößert wird.

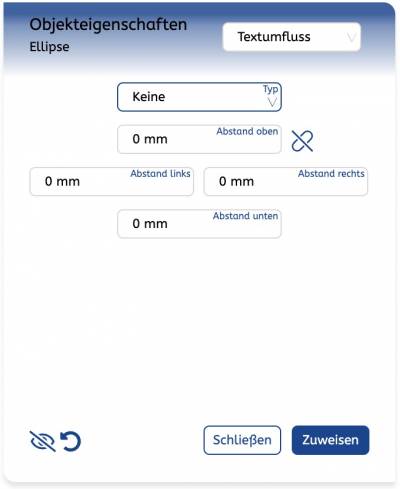

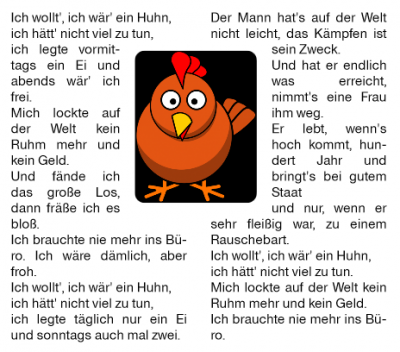

Textumfluss

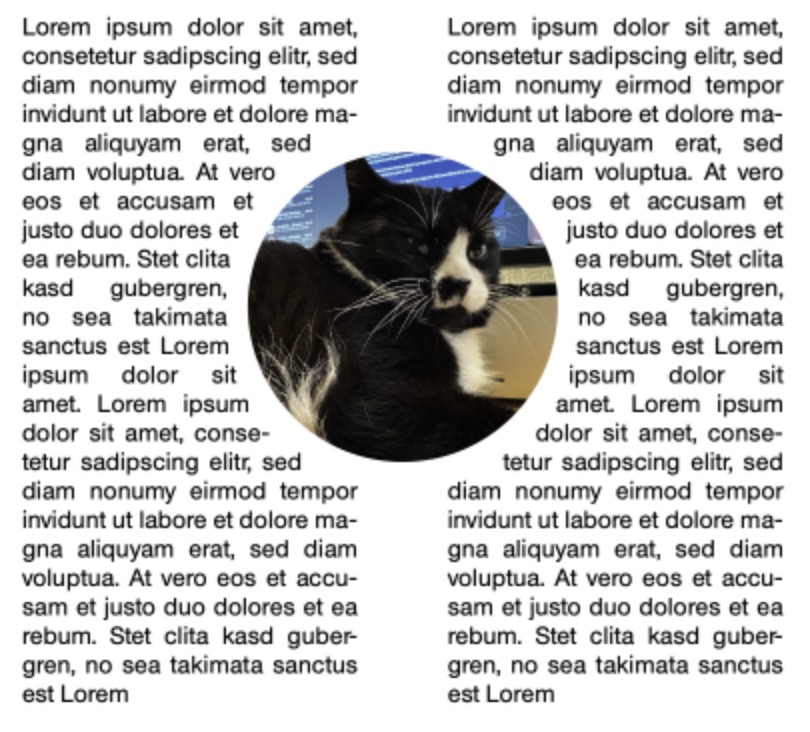

Ellipsen kann ein Textumfluss (Konturensatz) zugewiesen werden, damit der Text dieses Objekt umfließt. Dabei können für die verschiedenen Seiten unterschiedliche Abstände eingegeben werden.

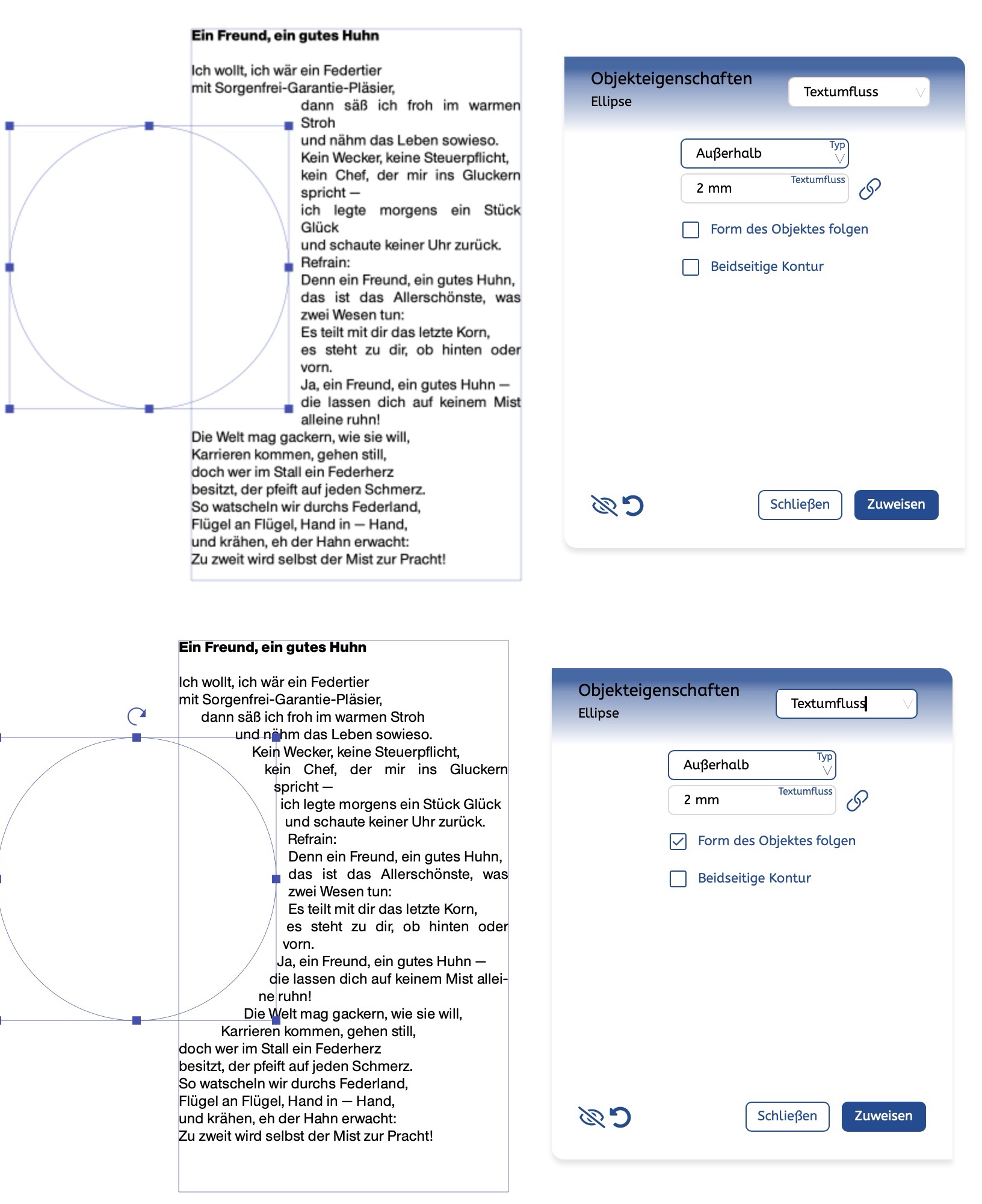

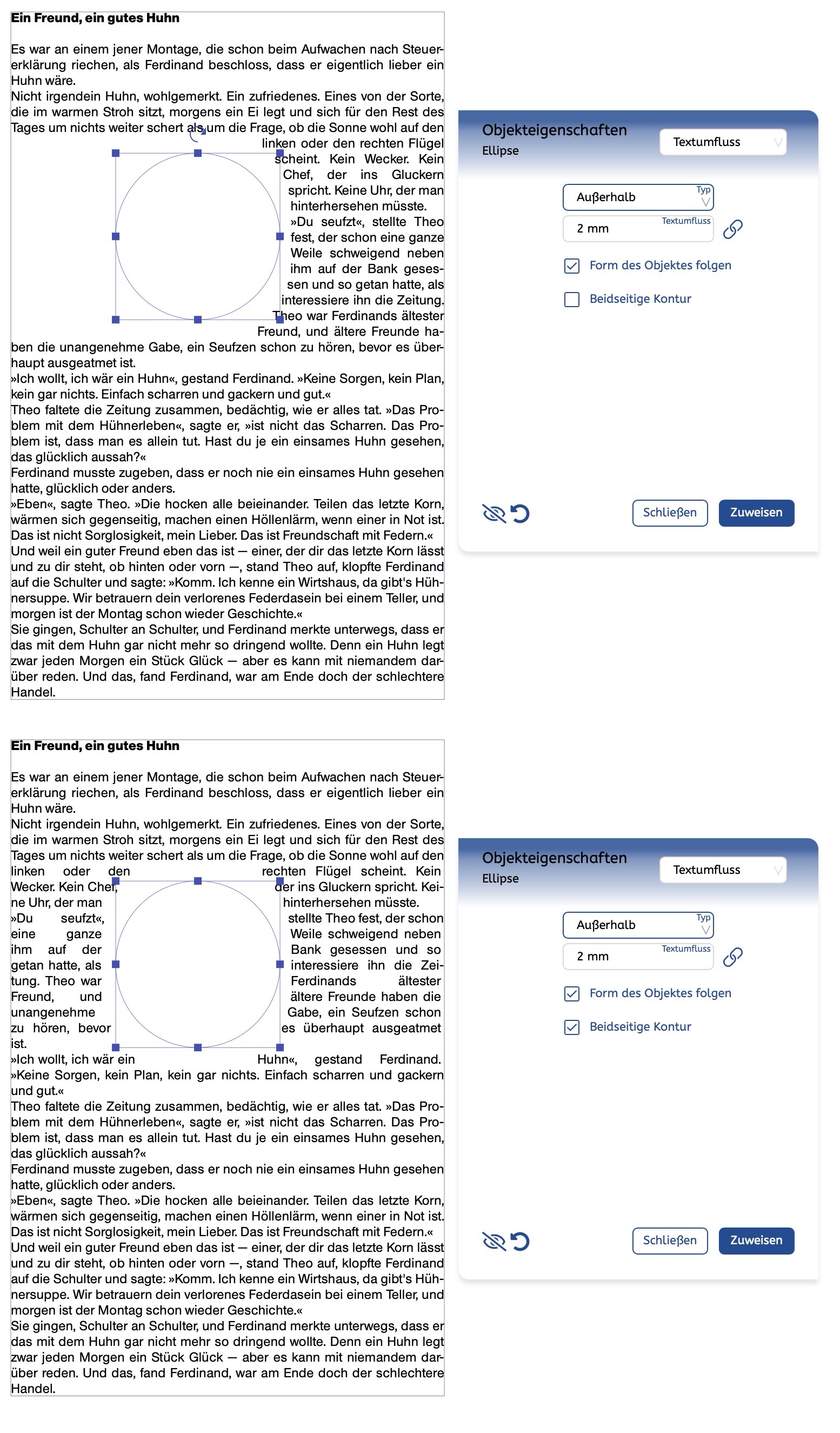

Die Konturführung erfolgt standardmäßig rechteckig. Über die Checkbox "Form folgen" orientiert sich Stylo an der Form der Ellipse.
Bekannte Einschränkung: Die Kontur wird immer nur für eine Seite des Objektes innerhalb einer Textspalte berechnet.
Typ
Im Augenblick kann der Konturensatz hierüber ein- und ausgeschaltet werden. Es gibt nur den Typ „Außerhalb“.
Abstand
Hier können Sie angeben, welchen Abstand der Text zu dem Objekt haben soll. Wird die Klammer hinter dem Abstandswert-Feld betätigt, bekommen Sie die Möglichkeit, die Abstände für die vier einzelnen Seiten anzugeben.

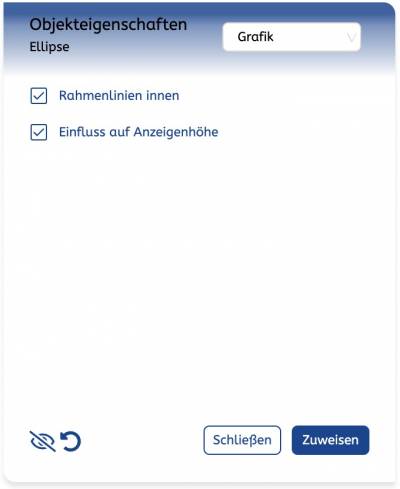

Grafik
Rahmenlinien innen
Die Rahmen von neuen Objekten wachsen standardmäßig immer nach innen. Wird die Voreinstellung ausgeschaltet, so wachsen die Linien von der Mitte nach innen und außen. Dadurch werden die Objekte auch entsprechend größer, bei einer 1pt Linie um einen Punkt.
Einfluss auf Anzeigenhöhe
Ist die Option gesetzt, so wird ein Grafikobjekt bei der Höhenermittlung der Anzeige berücksichtigt. Andernfalls kann man das Objekt auch in den Anschnitt am Ende der Anzeige stellen. Textrahmen haben standardmäßig diese Eigenschaft, alle anderen Grafikobjekte nicht.

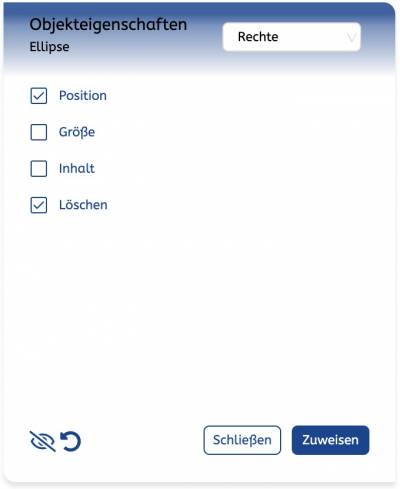

Rechte
An dieser Stelle können die Rechte festgelegt werden. Folgende Rechte stehen zur Verfügung:
Position

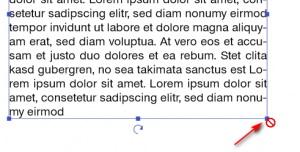

Ist es gesetzt, lassen sich die Objekte nicht mehr verschieben. Stylo zeigt ein Symbol an, welches das deutlich macht:
Größe
Objekte können, wenn dieser Parameter von Ihnen gesetzt wurde, nicht mehr manuell vergrößert oder -kleinert werden.
Inhalt

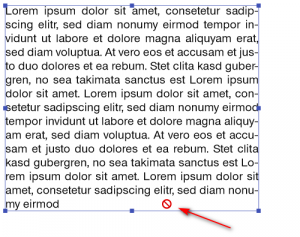

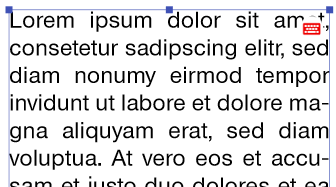

Der Inhalt lässt sich nicht ändern, wenn die Option von Ihnen aktiviert wurde. Die Tatsache, dass der Inhalt nicht änderbar ist, wird durch ein rotes Tastatur-Symbol angezeigt.
Löschen

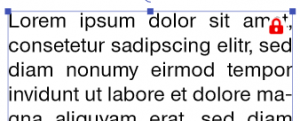

Wurde diese Option gesetzt, kann das Objekt nicht gelöscht werden. Ist ein Objekt mit einem Löschschutz versehen worden, wird das dem Anwender durch ein Schloss-Symbol angezeigt.
Bitte beachten Sie, dass es sich bei diesen Änderungseinschränkungen um Limitierungen handelt, die den Nutzer an manuellen Änderungen hindern (z.B. in Dialogen, der Arbeit mit der Maus oder Touch-Aktionen). Automatische Änderungen, beispielsweise durch Text-Eingabe oder weil andere Elemente Einfluss auf dieses Objekt ausüben, sind davon nicht betroffen.
