Bedienelemente
Navigation
Über die Navigation des Eigenschafts-Dialoges können Sie die verschiedenen Optionen wählen.
Der Umfang der zur Verfügung gestellten Funktionalität hängt von den zugeteilten Rechten ab.
Vorschau
Unten links im Dialog befindet sich das Icon für die Vorschau. Im aktivierten Zustand sehen Sie das linke Icon, deaktiviert ist das Auge durchgestrichen. Standardmäßig ist die Vorschau-Funktionalität ausgeschaltet.
Eine Zuweisung der Werte findet nur statt, wenn Sie
- den Button „Zuweisen“ betätigen oder
- auf einen anderen Abschnitt innerhalb der Eigenschaften wechselt.
Zurück zu den ursprünglichen Werten
Es handelt sich um ein »Mini-Undo« – mit diesem Button kommt man auf die Werte zurück, die zuletzt dem Absatz zugewiesen wurden. Das ist hilfreich, wenn man verschiedene Dinge ausprobiert hat und zurück zum Ursprungswert möchte, ohne extra den Dialog schließen zu müssen.
Schließen
Der Eigenschaften-Dialog wird geschlossen. Änderungen, die noch nicht zugewiesen wurden, gehen verloren. Eine Rückfrage erfolgt nicht.
Zuweisen
Die vorgenommenen Änderungen werden zugewiesen.

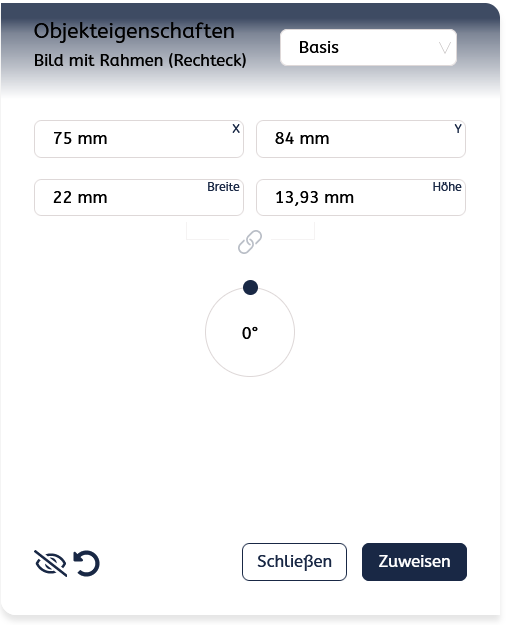

Basis
x
Position der Objekte in der Horizontalen.
y
Position der Objekte in der Vertikalen.
Breite
Geben Sie die Breite für die gewählten Objekte an. Die Breite der Anzeige wird durch das Vergößern der Breite eines Textrahmens nicht verändert.
Höhe
Geben Sie die Höhe für die gewählten Objekte an. Die Höhe der Textbox kann auch Auswirkungen auf die Anzeigenhöhe haben. Dies ist der Fall, wenn der Textrahmen variabel ist und er Einfluss auf die Anzeigenhöhe haben soll – was die Voreinstellung ist. Bei Höhen-Änderungen über das Menü oder mit der Maus werden Elemente, die unterhalb der Textbox stehen, nicht automatisch verschoben. Das passiert nur, wenn ein Textrahmen seine Höhe verändert, weil eine Texteingabe erfolgt ist.
Drehung
Sie können den Drehwinkel eines Objektes festlegen. Gedreht wird um den Mittelpunkt des Objektes. Zum Drehen können Sie den kleinen Punkt als Bedienelement verwenden. Er fängt in 45°-Schritten. Wenn exakte Werte eingegeben werden sollen, klicken Sie auf den Wert in der Mitte der Rotationseingabe und geben dort den gewünschten Wert ein.

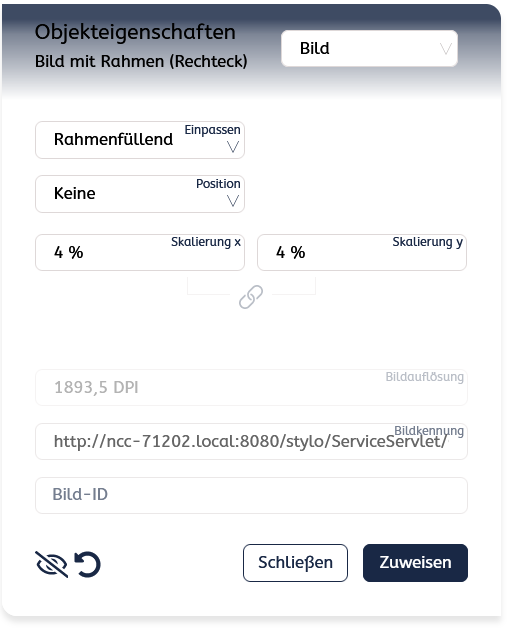

In diesem Abschnitt des Dialoges können Sie Eigenschaften des Bildes direkt einstellen bzw. prüfen.
Einpassen
Geben Sie an, wie Bilder in einen Bildrahmen eingepasst werden. Die Einstellung wird ausgewertet, wenn man eine Änderung am „Bild einpassen“-Modus vornimmt oder ein Bild in den Bildrahmen importiert. Folgende Optionen stehen zur Verfügung:
-
Rahmenfüllend (das Bild füllt vollständig den Bildrahmen, ggf. wird etwas von dem Bild abgeschnitten)
-
Proportional (es ist das ganze Bild im Rahmen zu sehen, ggf. hat man oben/unten oder links/rechts einen Rand)
-
Unproportional (das Bild wird in den Rahmen eingepasst, ohne dass etwas abgeschnitten wird oder Ränder entstehen - dafür wird es ggf. verzerrt)
-
Variable Rahmenhöhe (das Bild wird an die Breite des Rahmens angepasst, die Höhe ergibt sich)
-
Variable Rahmenbreite (das Bild wird an die Höhe des Rahmens angepasst, die Breite ergibt sich)
Position
Legen Sie fest, wie das Bild in einen Bildrahmen eingepasst wird. Diese Einstellung wird nur ausgewertet, wenn Sie dieses Attribut geändert haben und die Einstellungen zuweisen oder ein neues Bild in einen Bildrahmen importieren.
Skalierung x/y
Zeigt prozentual an, wie groß das selektierte Bilder vergrößert oder verkleinert wurde. Die Klammer unter den Werten zeigt an, ob die Bilder unproportional in der Größe verändert werden dürfen.
Bildauflösung
Zeigt die aktuelle Bildlösung des Bildes an.
Bildkennung
Anhand der Bildkennung lässt sich erkennen, ob ein Bild aus einem Pool stammt, in das Stylo-Dokument geladen wurden oder referenziert wurde.
Bild-ID
Wird das Bild von einer Bilddatenbank verwaltet, so steht an dieser Stelle die Bild-ID des importierten Elementes.

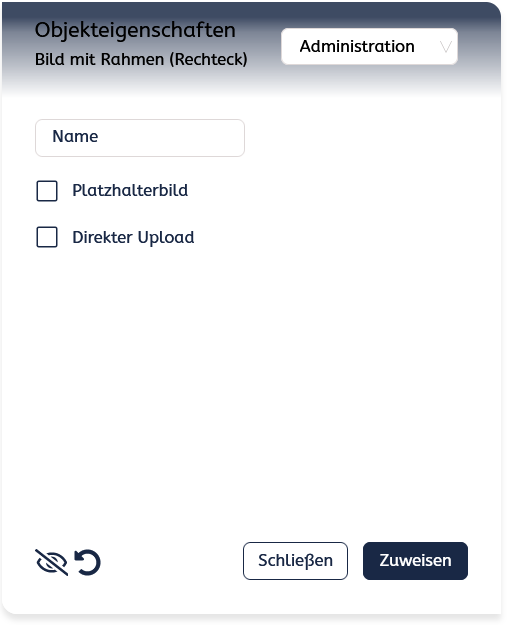

Administration
Name
Geben Sie dem Bildrahmen einen Namen, wenn Sie möchten, dass bei einem Musterwechsel die Bilder aus der Anzeige in eine andere übernommen werden.
Platzhalterbild
Bilder mit diesem Kennzeichen müssen vom Anwender ausgetauscht werden. Stylo gibt dem führenden System eine Information, wenn das nicht erfolgt ist, dass mit einem passenden Warnhinweis (alternativ: Fehlermeldung) reagiert werden kann. Innerhalb des Stylo gibt es keinen Hinweis, wenn ein Platzhalterbild nicht getauscht wurde.
Direkter Upload
Der Upload-Button steht über die Toolbar zur Verfügung.
Das Verhalten des Buttons unterscheidet sich von der Funktion „Bild hochladen“. Im Mittelpunkt steht dabei die Eigenschaft des Bildrahmens „Direkter Upload“. Diese Eigenschaft am Bildrahmen bewirkt, dass Stylo nicht erwartet, dass der gewünschte Ziel-Bildrahmen vom Anwender selektiert worden ist. In einem Dokument kann nur ein Bildrahmen diese Eigenschaft haben.
| Direkter Upload gesetzt | Direkter Upload nicht gesetzt | |
|---|---|---|
| Kein Bildrahmen im Dokument | Meldung, dass Bildrahmen ausgewählt werden muss | Meldung, dass Bildrahmen ausgewählt werden muss |
| Ein Bildrahmen vorhanden | Upload ohne Nachfrage möglich | Upload ohne Nachfrage möglich |
| Mehrere Bildrahmen vorhanden | Upload ohne Nachfrage möglich | Meldung, dass Bildrahmen ausgewählt werden muss |
Der Upload-Button wirkt nicht auf Hintergrundbilder einer Anzeige.

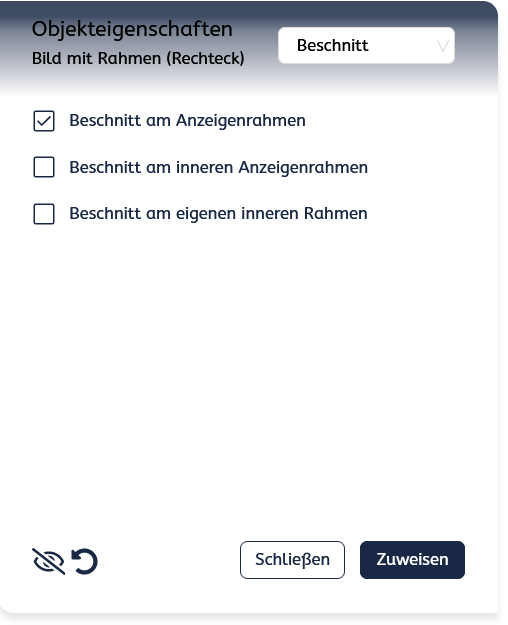

Beschnitt
Mit diesen Parametern kann der Beschnitt durch den Anzeigenrahmen und des Bildrahmens an sich selbst vorgegeben werden.
Es stehen drei Optionen zur Verfügung. In den angezeigten Beispielen werden Bilder verwendet, da die Wirkung besser zu erkennen ist.
Beschnitt am Anzeigenrahmen
Normalerweise werden Objekte an der Innenkante des Anzeigenrahmens beschnitten. Wenn Sie das nicht möchten, dann finden Sie an der Stelle den Schalter.
|
Eingeschaltet (Standard): |
Ausgeschaltet: |
|---|---|
Beschnitt am inneren Anzeigenrahmen
Haben Sie als Anzeigenrahmen einen Mehrfachrahmen, können Sie vorgeben, dass das Objekt nicht am äußeren Anzeigenrahmen beschnitten wird, sondern am inneren. Diese Option ist normalerweise deaktiviert:
|
Eingeschaltet: |
Ausgeschaltet (Standard): |
|---|---|
Beschnitt am eigenen inneren Rahmen
Hat das gewählte Objekt selbst einen Mehrfachrahmen zugewiesen bekommen, können Sie vorgeben, dass der Inhalt nicht durch den äußeren Rahmen beschnitten wird, sondern durch den inneren. Diese Option ist normalerweise deaktiviert:
|
Eingeschaltet: |
Ausgeschaltet (Standard): |
|---|---|
|
|

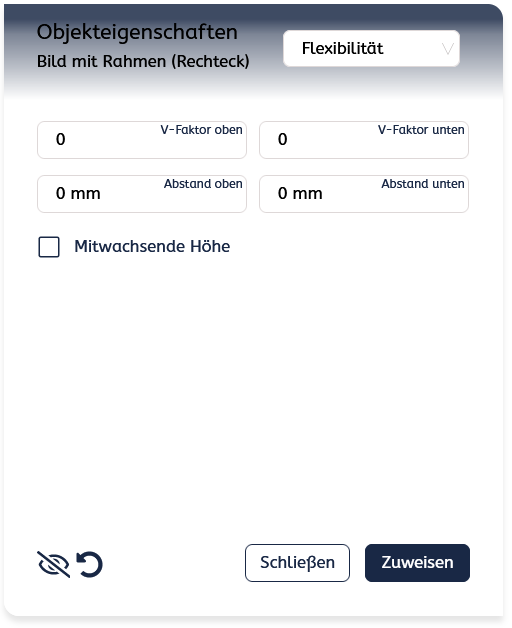

Flexibilität
In diesem Abschnitt finden sich Einstellungen zum Vertikalausgleich und zur mitwachsenden Höhe.
Vertikalausgleich-Einstellungen
V-Faktor oben
Vertikalausgleichsfaktor für den Abstand nach oben. Der Faktor ist eine ganze Zahl. Der absolulte Wert in der Anzeige ergibt sich aus dem zu verteilenden Raum.
V-Faktor unten
Vertikalausgleichsfaktor für den Abstand nach unten. Der Faktor ist eine ganze Zahl. Der absolulte Wert in der Anzeige ergibt sich aus dem zu verteilenden Raum.
Abstand oben
Wenn man Textrahmen hat, die über die Vertikalausgleichsfunktion verkettet worden sind, kann man hier den Minimal-Abstand zwischen dem Vorgänger-Objekt des selektierten Textrahmens und dem Textrahmen ablesen und verändern. Der Wert wird dort eingetragen, sobald die Vertikalausgleichsgruppe fixiert wurde.
Abstand unten
Wenn man Textrahmen hat, die über die Vertikalausgleichsfunktion verkettet worden sind, kann man hier den Minimal-Abstand zwischen dem Nachfolge-Objekt des selektierten Textrahmens und dem Textrahmen ablesen und verändern. Der Wert wird dort eingetragen, sobald die Vertikalausgleichsgruppe fixiert wurde.
Mitwachsende Höhe
Mit der Funktion können Sie erreichen, dass Objekte in Abhängigkeit von anderen ihre Größe verändern.
Oben
Gibt einen Offset-Wert an, um den die mitwachsende Höhe nach oben vergrößert wird.
Unten
Gibt einen Offset-Wert an, um den die mitwachsende Höhe nach unten vergrößert wird.

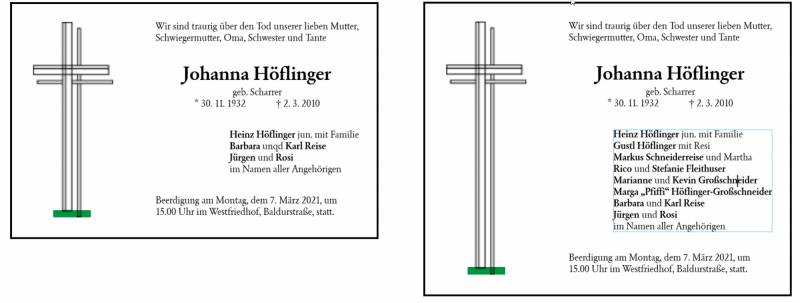

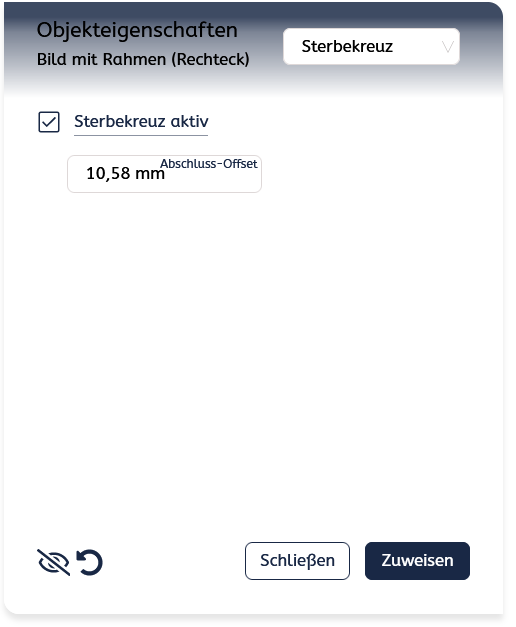

Sterbekreuz
Sterbekreuze können in Stylo entweder über Linien erzeugt werden oder über ein Bild. Wird das Sterbekreuz über ein Bild erzeugt (s. nächster Abschnitt), kann man über diese Funktion erreichen, dass das Ende des Sterbekreuzes (bzw. Bildes) wiederholt wird.
Um die Funktion zu nutzen aktivieren Sie „Sterbekreuz aktiv“ und geben anschließend den „Abschluss-Offset“ definieren, der angibt, welcher Teil des Bildes von unten wiederholt wird.
Der Vorteil dieses Vorgehens ist, dass das Bild nicht verzerrt wird.

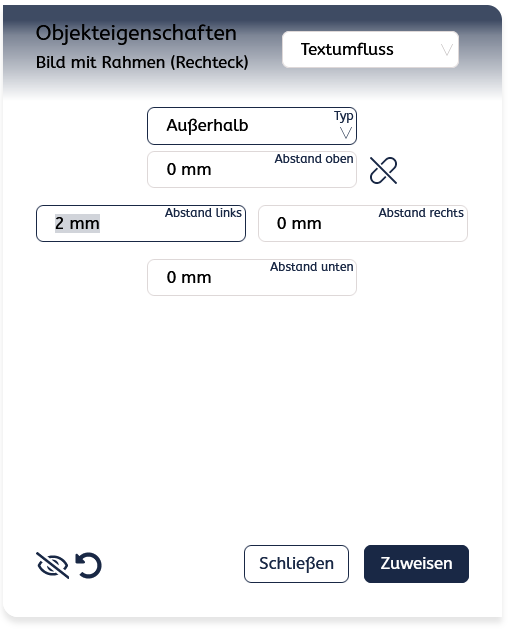

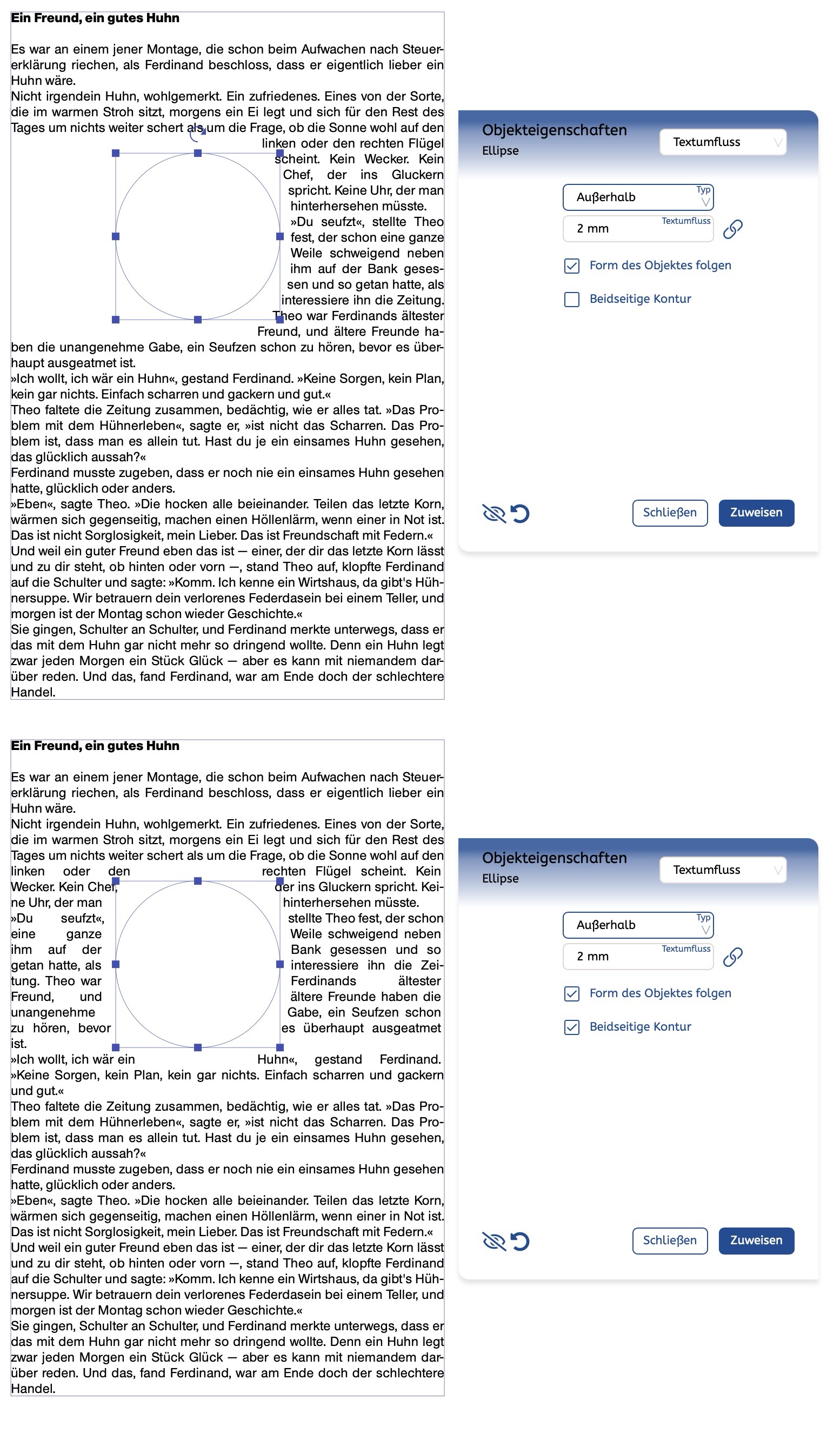

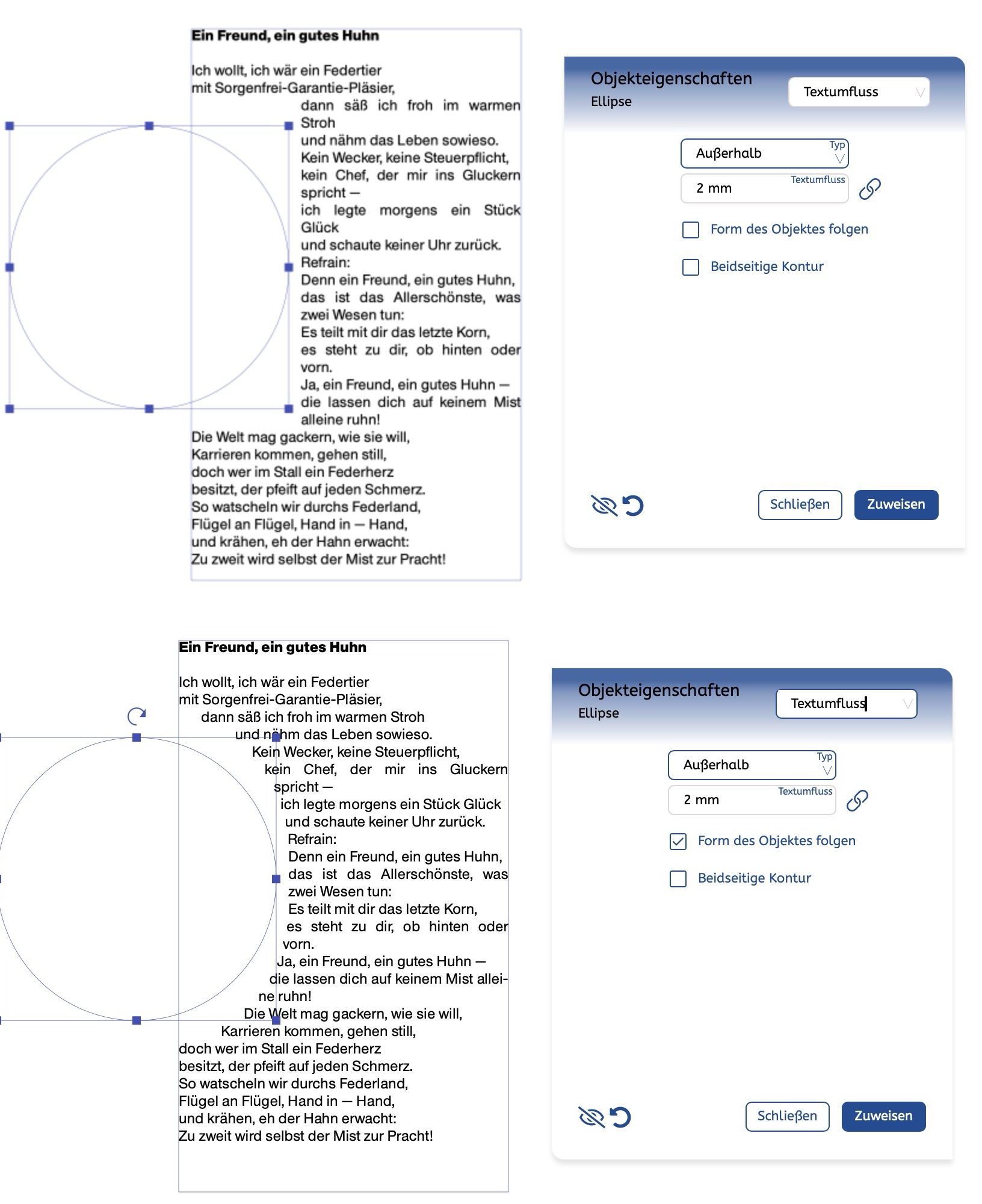

Textumfluss
Einigen Grafikobjekt-Typen, wie Textrahmen, Rechtecken, Ellipsen und Bildern kann Textumfluss (Konturensatz) zugewiesen werden, damit der Text dieses Objekt umfließt. Dabei können für die verschiedenen Seiten unterschiedliche Abstände eingegeben werden.
Die Konturführung erfolgt immer rechteckig und immer nur an einer Seite des Objektes innerhalb einer Textspalte.

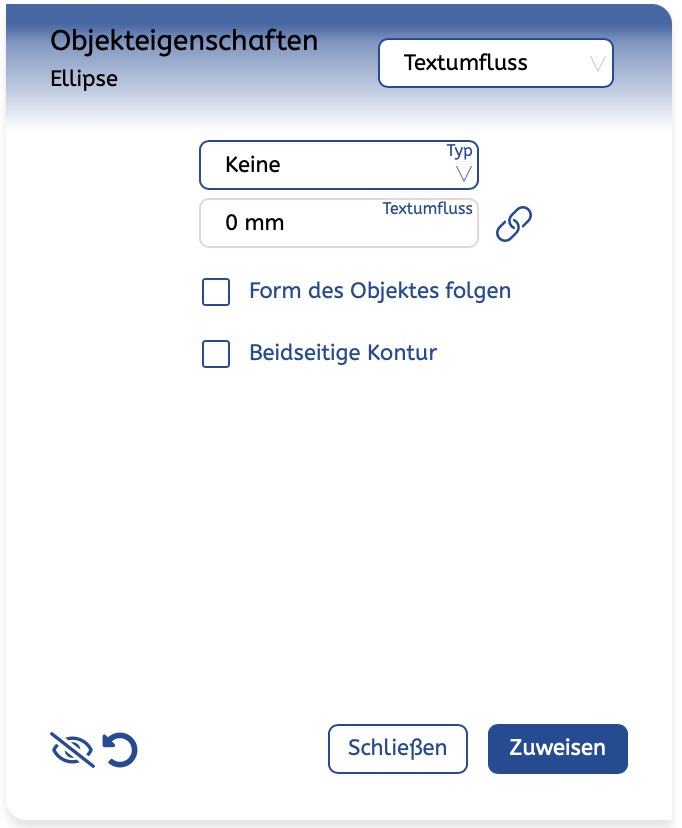

Typ
Im Augenblick kann der Konturensatz hierüber ein- und ausgeschaltet werden. Es gibt nur den Typ „Außerhalb“.
Abstand
Hier können Sie angeben, welchen Abstand der Text zu dem Objekt haben soll. Wird die Klammer hinter dem Abstandswert-Feld betätigt, bekommen Sie die Möglichkeit, die Abstände für die vier einzelnen Seiten anzugeben.

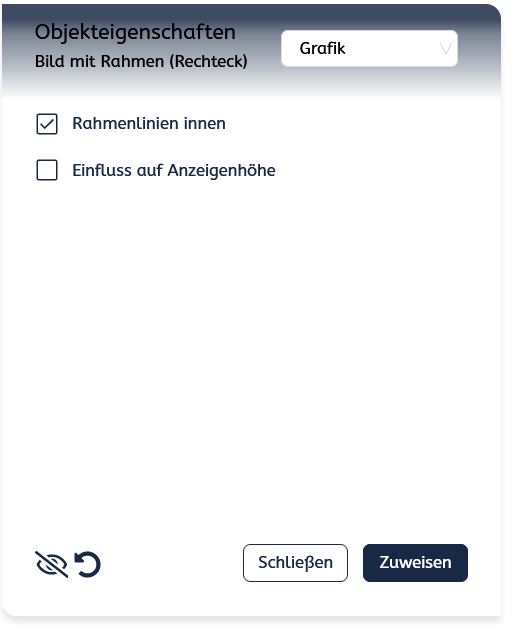

Grafik
Rahmenlinien innen
Die Rahmen von neuen Objekten wachsen standardmäßig immer nach innen. Wird die Voreinstellung ausgeschaltet, so wachsen die Linien von der Mitte nach innen und außen. Dadurch werden die Objekte auch entsprechend größer, bei einer 1pt Linie um einen Punkt.
Einfluss auf Anzeigenhöhe
Ist die Option gesetzt, so wird ein Grafikobjekt bei der Höhenermittlung der Anzeige berücksichtigt. Andernfalls kann man das Objekt auch in den Anschnitt am Ende der Anzeige stellen. Textrahmen haben standardmäßig diese Eigenschaft, alle anderen Grafikobjekte nicht.

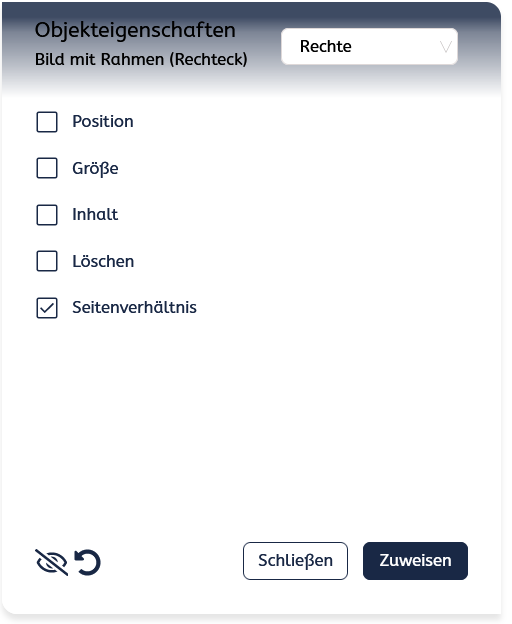

Rechte
An dieser Stelle können die Rechte festgelegt werden. Folgende Rechte stehen zur Verfügung:
Position
Ist es gesetzt, lassen sich die Objekte nicht mehr verschieben.
Größe
Objekte können, wenn dieser Parameter von Ihnen gesetzt wurde, nicht mehr manuell vergrößert oder -kleinert werden.
Inhalt
Der Inhalt lässt sich nicht ändern, wenn die Option von Ihnen aktiviert wurde.
Löschen
Wurde diese Option gesetzt, kann das Objekt nicht gelöscht werden.
Seitenverhältnis
Haben Sie diese Einstellung gesetzt, so kann das Bild nur proportional geändert werden.
Bitte beachten Sie, dass es sich bei diesen Änderungseinschränkungen um Limitierungen handelt, die den Nutzer an manuellen Änderungen hindern (z.B. in Dialogen, der Arbeit mit der Maus oder Touch-Aktionen). Automatische Änderungen, beispielsweise durch Text-Eingabe oder weil andere Elemente Einfluss auf dieses Objekt ausüben, sind davon nicht betroffen.
