Les objets graphiques peuvent être alignés horizontalement et/ou verticalement par rapport au cadre des affichages ou à d'autres objets.
Si un seul objet est sélectionné, l'alignement se fait par rapport au cadre d'affichage. Si plusieurs objets sont sélectionnés, l'alignement se fait les uns par rapport aux autres.
Dans la boîte de dialogue « Aligner », le type d'exécution peut être défini. L'objet sélectionné peut être aligné verticalement en haut, au centre ou en bas, ainsi qu'horizontalement à gauche, au centre ou à droite. Les fonctions d'alignement sont également disponibles sans autre possibilité de configuration via la boîte à outils flottante pour les objets graphiques et la palette d'objets.

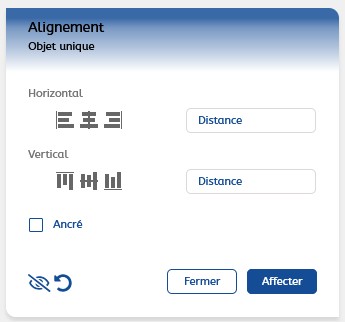

Les éléments standard de la boîte de dialogue d'alignement
Aperçu
En bas à gauche de la boîte de dialogue se trouve l'icône pour l'aperçu. En état activé, vous voyez l'icône de gauche, désactivé, l'œil est barré. Par défaut, la fonctionnalité d'aperçu est désactivée.
Une attribution des valeurs n'a lieu que si vous
-
appuyez sur le bouton « Attribuer » ou
-
changez de section dans les propriétés.
Retour aux valeurs d'origine
C'est un « Mini-Annuler » – avec ce bouton, vous revenez aux valeurs qui ont été attribuées au dernier paragraphe. C'est utile si vous avez essayé différentes choses et souhaitez revenir à la valeur d'origine sans avoir à fermer la boîte de dialogue.
Fermer
La boîte de dialogue des propriétés se ferme. Les modifications qui n'ont pas encore été attribuées sont perdues. Aucune confirmation n'est demandée.
Attribuer
Les modifications apportées sont attribuées.
Alignement des objets les uns par rapport aux autres
Bases
Les objets graphiques peuvent être alignés les uns par rapport aux autres. Par défaut, l'alignement se fait par rapport à l'objet qui a été activé en dernier. Si cela n'est pas souhaité, le mode doit être changé en « Géométrie » avant l'alignement. Ensuite, l'alignement se fera par rapport à l'objet qui définit la direction choisie (par exemple, pour un alignement à gauche, l'objet qui est le plus à gauche).
Comment cela fonctionne

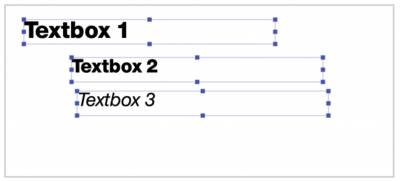

Les deux objets du bas doivent être alignés par rapport à l'objet du haut.

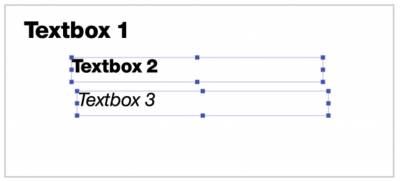

Pour cela, les deux objets du bas sont d'abord sélectionnés.
Ensuite, l'objet de référence est sélectionné.

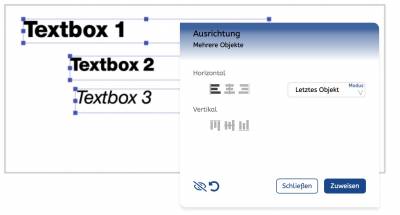

La boîte de dialogue pour l'alignement est ouverte et l'alignement souhaité est défini. Au fait, la fonctionnalité de la palette graphique peut également être utilisée à la place de la boîte de dialogue d'alignement.

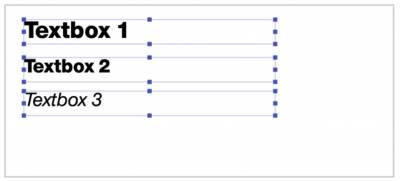

Après confirmation, vous pouvez voir que l'alignement a été effectué comme souhaité :
Alignement relatif des objets
Bases

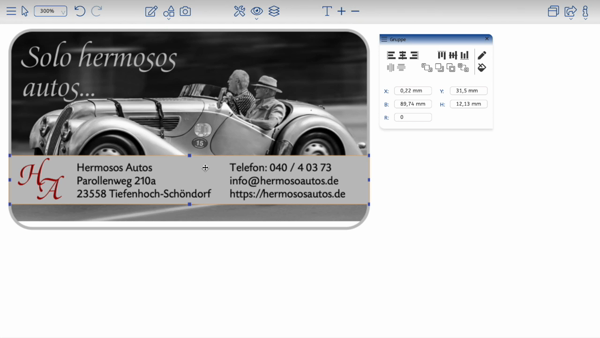

L'alignement par rapport au cadre d'affichage peut être effectué une seule fois ou être enregistré en tant que propriété relative.
Lors d'une action unique, l'élément se place à la position souhaitée et doit, si le cadre d'affichage change de taille, être réaligné ou déplacé à nouveau. Si l'objet à aligner est un cadre de texte, les espacements définis dans les marges d'affichage et l'épaisseur des lignes du cadre sont pris en compte lors de l'alignement.

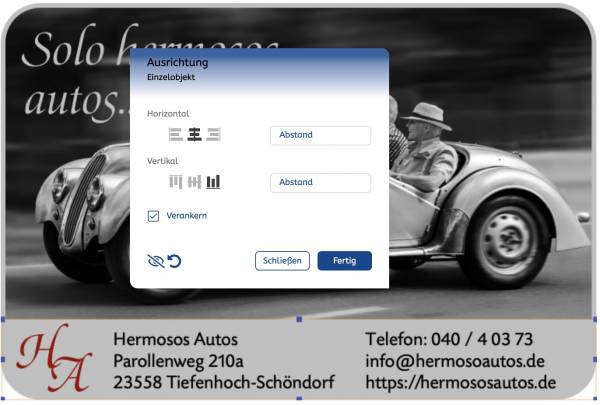

En ancrant l'élément (alignement relatif), par exemple le pied d'un affichage, aucune autre intervention n'est nécessaire si la taille de l'affichage change. La fonction d'alignement relatif ne doit pas être utilisée dans des types d'affichage ayant une hauteur flexible, car cette fonction influence la hauteur de l'affichage.
L'ancrage est terminé en désactivant la case à cocher « Ancrer ».
Pour éviter que le texte d'autres cadres de texte ne pénètre dans de tels éléments ancrés, cela doit être pris en compte lors de la définition des marges d'affichage.
Comment cela fonctionne

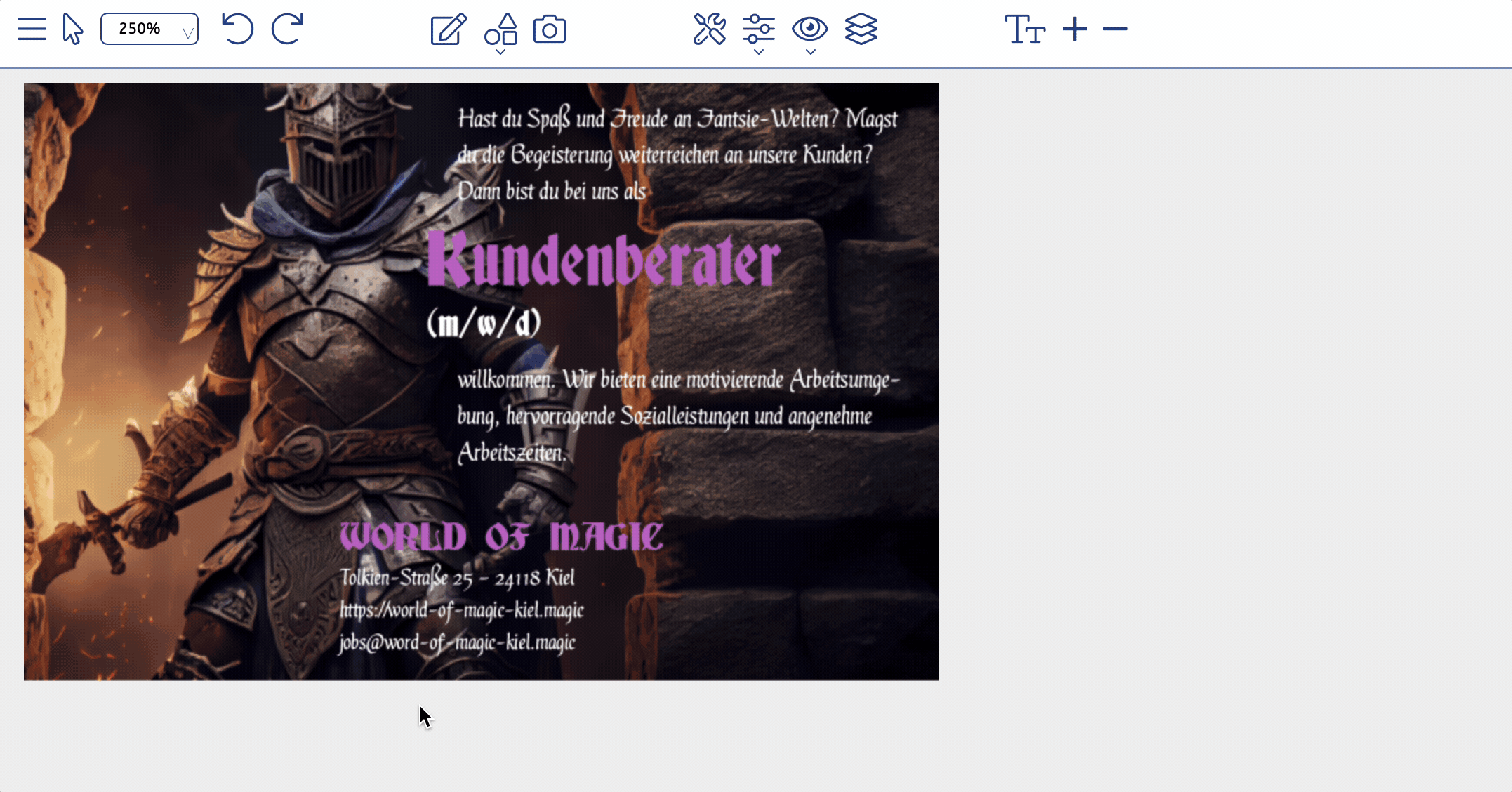

Cas particulier : L'objet graphique doit être un cadre d'affichage extensible
Dans ce cas, vous dessinez un objet graphique dans la boîte d'affichage. Vous alignez ensuite cet objet par rapport au cadre d'affichage. Ensuite, vous définissez la position et la taille via les propriétés de l'objet graphique. Si la taille du cadre d'affichage change en raison de la saisie de texte, l'objet ainsi fixé change également de taille.
