Allgemeines

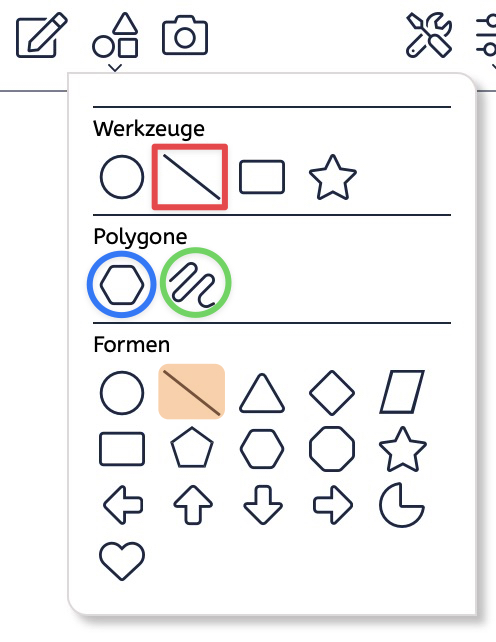

Linien können über das Linien-Werkzeug unter „Neue Objekte“ erstellt werden.

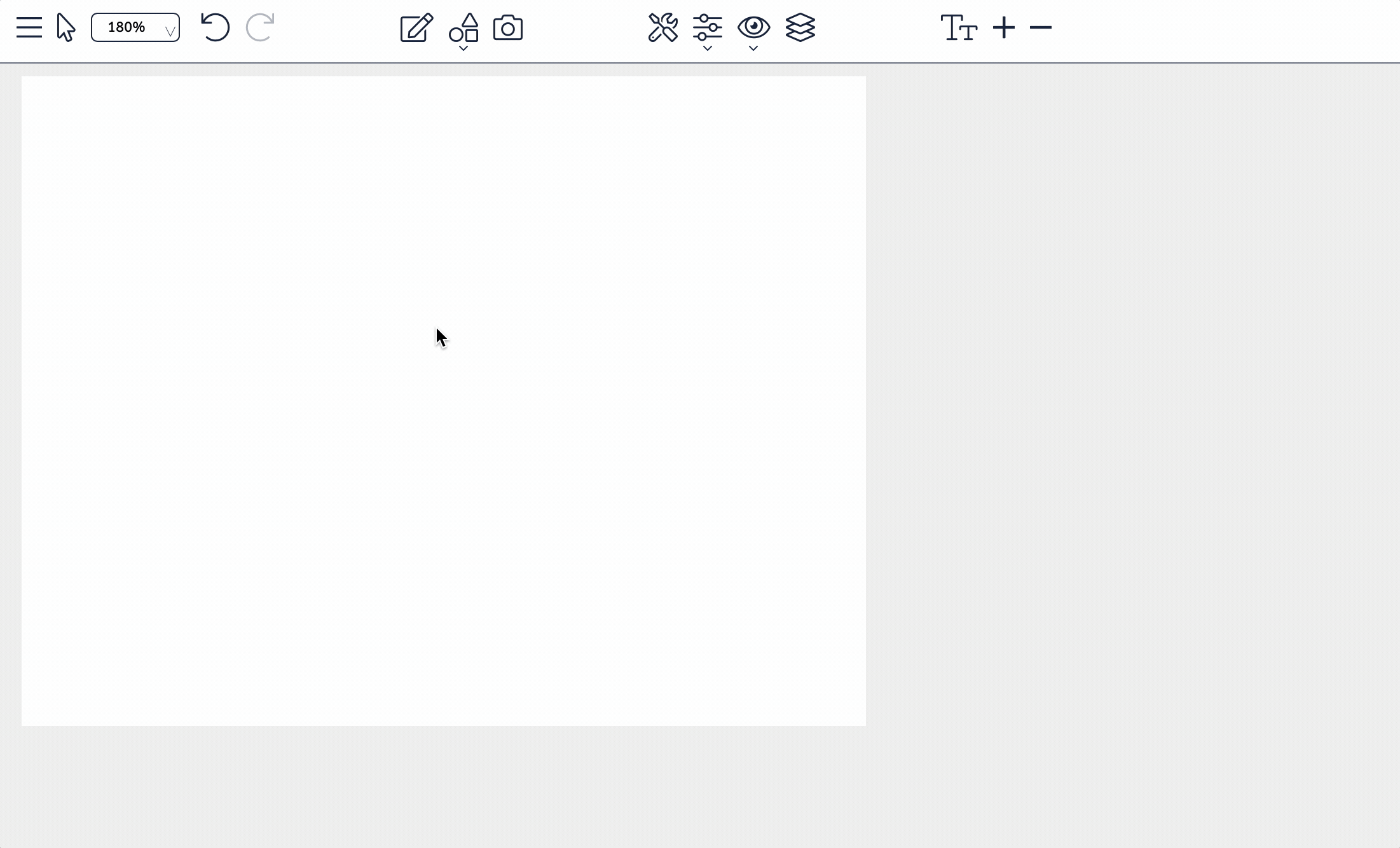

Werden Linien bei gedrückter Umschalt-Taste gezogen, so erzeugen Sie eine Gerade. Beim Umformen oder Verschieben mit Shift-Taste wird der Punkt oder die Linie nur waagerecht oder senkrecht verschoben.
Eine gedrehte Linie kann mithilfe der Maus nur verschoben, aber nicht umgeformt werden.
Linienenden
Über diesen Dialog lassen sich die Linienenden zuweisen. Damit sind zum einen die Abschlüsse von einfachen Linien gemeint. Andererseits lassen sich auch Pfeilenden auf diese Weise zuweisen.

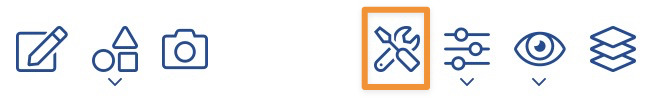

Der Dialog kann über das Kontext-Menü einer Linie aufgerufen werden oder über die Grafik-Palette, wenn eine Linie selektiert worden ist.
Erste Spitze/Letzte Spitze: Hier können Sie das Linien-Ende definieren. Per default sind die Ecken enden. Über die Checkbox „rund“ kann dieser Stil geändert werden.
Länge: Die Länge der Pfeilspitze.
Breite: Die Breite der der Pfeilspitze.
Rund: Sorgt dafür, dass die Enden der Pfeile abgerundet sind.
Die Eigenschaften von Sternen
Navigation
Über die Navigation des Eigenschafts-Dialoges können Sie die verschiedenen Optionen wählen.
Der Umfang der zur Verfügung gestellten Funktionalität hängt von den zugeteilten Rechten ab.
Vorschau
Unten links im Dialog befindet sich das Icon für die Vorschau. Im aktivierten Zustand sehen Sie das linke Icon, deaktiviert ist das Auge durchgestrichen. Standardmäßig ist die Vorschau-Funktionalität ausgeschaltet.
Eine Zuweisung der Werte findet nur statt, wenn Sie
-
den Button „Zuweisen“ betätigen oder
-
auf einen anderen Abschnitt innerhalb der Eigenschaften wechselt.
Zurück zu den ursprünglichen Werten
Es handelt sich um ein »Mini-Undo« – mit diesem Button kommt man auf die Werte zurück, die zuletzt dem Absatz zugewiesen wurden. Das ist hilfreich, wenn man verschiedene Dinge ausprobiert hat und zurück zum Ursprungswert möchte, ohne extra den Dialog schließen zu müssen.
Schließen
Der Eigenschaften-Dialog wird geschlossen. Änderungen, die noch nicht zugewiesen wurden, gehen verloren. Eine Rückfrage erfolgt nicht.
Zuweisen
Die vorgenommenen Änderungen werden zugewiesen.
Basis
x: Position der Objekte in der Horizontalen.
y: Position der Objekte in der Vertikalen.
Breite: Geben Sie die Breite für die gewählten Objekte an. Die Breite der Anzeige wird durch das Vergößern der Breite einer Linie nicht verändert.
Höhe: Geben Sie die Höhe für die gewählten Objekte an.
Klammer: Ist die Klammer aktiviert, so werden die Breite und Höhe proportional geändert.
Proportionen werden beachtet:
Proportionen werden nicht beachtet:
Drehung: Sie können den Drehwinkel eines Objektes festlegen. Gedreht wird um den Mittelpunkt des Objektes. Zum Drehen können Sie den kleinen Punkt als Bedienelement verwenden. Er fängt in 45°-Schritten. Wenn exakte Werte eingegeben werden sollen, klicken Sie auf den Wert in der Mitte der Rotationseingabe und geben dort den gewünschten Wert ein.
Beschnitt
Mit diesen Parametern kann der Beschnitt durch den Anzeigenrahmen vorgegeben werden.
Es stehen drei Optionen zur Verfügung. In den angezeigten Beispielen werden Bilder verwendet, da die Wirkung besser zu erkennen ist.
Beschnitt am Anzeigenrahmen: Normalerweise werden Objekte an der Innenkante des Anzeigenrahmens beschnitten. Wenn Sie das nicht möchten, dann finden Sie an der Stelle den Schalter.
| Eingeschaltet (Standard): | Ausgeschaltet: |
|---|---|
Beschnitt am inneren Anzeigenrahmen: Haben Sie als Anzeigenrahmen einen Mehrfachrahmen, können Sie vorgeben, dass das Objekt nicht am äußeren Anzeigenrahmen beschnitten wird, sondern am inneren. Diese Option ist normalerweise deaktiviert:
| Eingeschaltet: | Ausgeschaltet (Standard): |
|---|---|
Flexibilität
In diesem Abschnitt finden sich Einstellungen zum Vertikalausgleich und zur mitwachsenden Höhe.
Vertikalausgleich-Einstellungen
V-Faktor oben: Vertikalausgleichsfaktor für den Abstand nach oben. Der Faktor ist eine ganze Zahl. Der absolulte Wert in der Anzeige ergibt sich aus dem zu verteilenden Raum.
V-Faktor unten: Vertikalausgleichsfaktor für den Abstand nach unten. Der Faktor ist eine ganze Zahl. Der absolulte Wert in der Anzeige ergibt sich aus dem zu verteilenden Raum.
Abstand oben: Wenn man Grafikobjekte hat, welche über die Vertikalausgleichsfunktion verkettet worden sind, kann man hier den Minimal-Abstand zu dem Vorgänger-Objekt ablesen und verändern. Der Wert wird dort eingetragen, sobald die Vertikalausgleichsgruppe fixiert wurde.
Abstand unten: Wenn man Grafikobjekte hat, die über die Vertikalausgleichsfunktion verkettet worden sind, kann man hier den Minimal-Abstand zu dem Nachfolge-Objekt ablesen und verändern. Der Wert wird dort eingetragen, sobald die Vertikalausgleichsgruppe fixiert wurde.
Mitwachsende Höhe
Mit der Funktion können Sie erreichen, dass Objekte in Abhängigkeit von anderen ihre Größe verändern. Eine Schritt-für-Schritt-Anleitung finden Sie hier.
Oben: Gibt einen Offset-Wert an, um den die mitwachsende Höhe nach oben vergrößert wird.
Unten: Gibt einen Offset-Wert an, um den die mitwachsende Höhe nach unten vergrößert wird.
Sterbekreuz
Geben Sie die Einstellungen für ein Sterbekreuz an, welches aus einer Linie erzeugt wird. Hier sind nur sehr einfache Varianten möglich. Für komplexere Kreuze empfehlen wir die Verwendung von Grafiken.
Die Funktion „Sterbekreuz“ wird zusammen mit der Funktion „Mitwachsend“ verwendet, welche Sie unter der Tab-Karte „Flexibilität“ finden.
Sterbekreuz aktiv: Schaltet die Sterbekreuz-Funktionalität für das Objekt ein.
Abstand von oben: Gibt den Abstand des Querbalkens an. Die Angabe erfolgt absolut.
Breite: Gibt die Breite des Querbalkens des Sterbekreuzes an.
Grafik
Einfluss auf Anzeigenhöhe: Ist die Option gesetzt, so wird ein Grafikobjekt bei der Höhenermittlung der Anzeige berücksichtigt. Andernfalls kann man das Objekt auch in den Anschnitt am Ende der Anzeige stellen. Textrahmen haben standardmäßig diese Eigenschaft, alle anderen Grafikobjekte nicht.
Rechte
An dieser Stelle können die Rechte festgelegt werden. Folgende Rechte stehen zur Verfügung:
Position: Ist es gesetzt, lassen sich die Objekte nicht mehr verschieben. Stylo zeigt ein Symbol an, welches das deutlich macht:
Größe: Objekte können, wenn dieser Parameter von Ihnen gesetzt wurde, nicht mehr manuell vergrößert oder -kleinert werden.
Inhalt: Der Inhalt lässt sich nicht ändern, wenn die Option von Ihnen aktiviert wurde. Die Tatsache, dass der Inhalt nicht änderbar ist, wird durch ein rotes Bild-Symbol angezeigt.
Löschen: Wurde diese Option gesetzt, kann das Objekt nicht gelöscht werden. Ist ein Objekt mit einem Löschschutz versehen worden, wird das dem Anwender durch ein Schloss-Symbol angezeigt.
Bitte beachten Sie, dass es sich bei diesen Änderungseinschränkungen um Limitierungen handelt, die den Nutzer an manuellen Änderungen hindern (z.B. in Dialogen, der Arbeit mit der Maus oder Touch-Aktionen). Automatische Änderungen, beispielsweise durch Text-Eingabe oder weil andere Elemente Einfluss auf dieses Objekt ausüben, sind davon nicht betroffen.
