Les lignes peuvent être créées à l'aide de l'outil de ligne sous « Nouveaux objets ».

Pour créer une ligne, procédez comme suit :

Sélectionnez les "Outils de dessin" dans la barre d'outils.
Dans la première rangée se trouve l'outil de ligne simple.
Cliquez à l'endroit dans le document où vous souhaitez tirer la ligne et maintenez le bouton gauche de la souris enfoncé.
Ensuite, déplacez la souris jusqu'au point où la ligne doit se terminer.
Ensuite, vous pouvez modifier la ligne.

ℹ Lorsque des lignes sont tirées en maintenant la touche Maj enfoncée, elles forment une droite. Lors de la transformation ou du déplacement avec la touche Maj, le point ou la ligne ne se déplace qu'horizontalement ou verticalement.

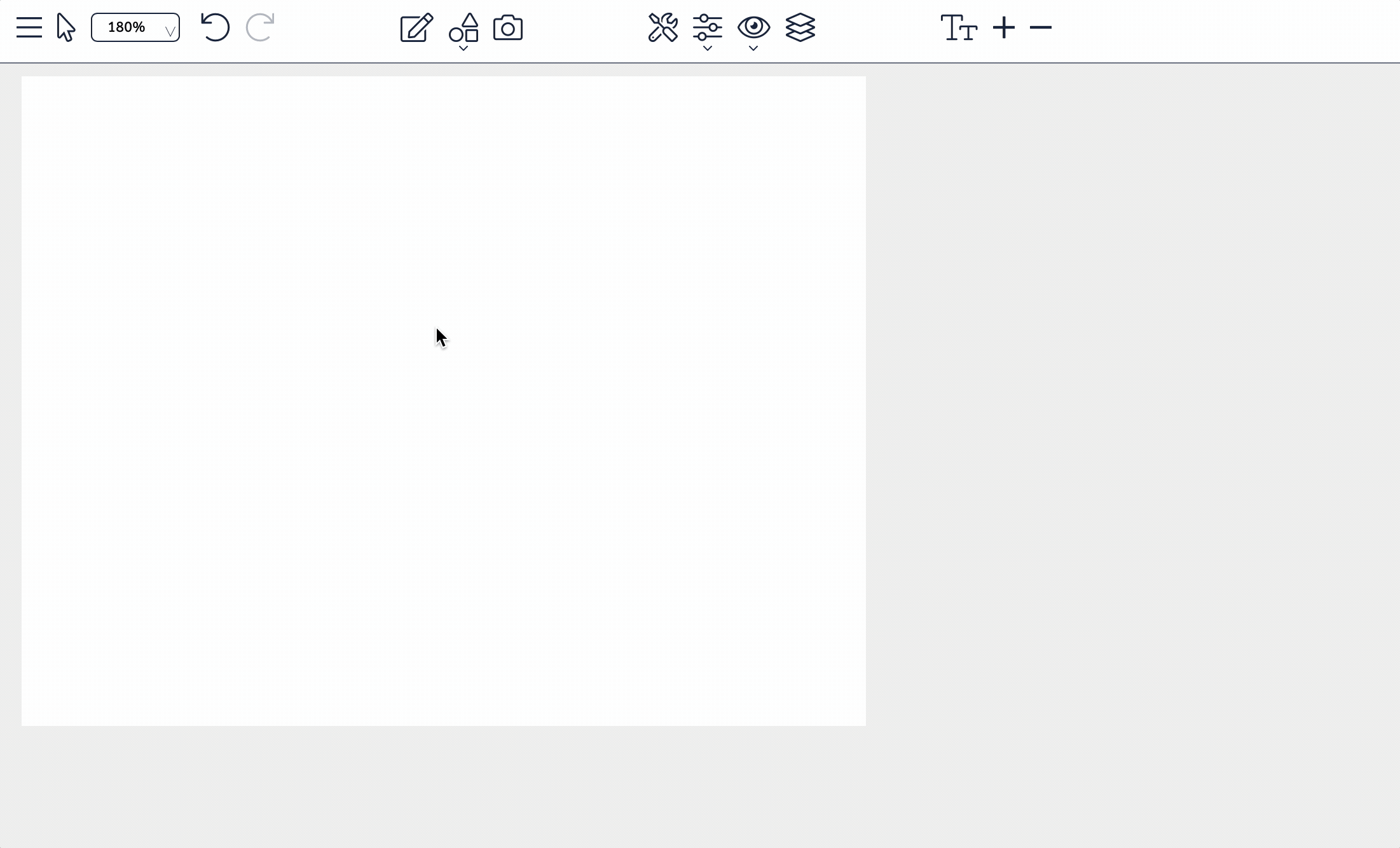

Vous trouverez ici une animation qui montre comment tirer et modifier des lignes dans Stylo.

Une ligne courbée ne peut être déplacée qu'avec la souris, mais ne peut pas être transformée.

Comment les lignes peuvent-elles être stylisées ?

Comment positionner et redimensionner des objets graphiques dans Stylo ?

Comment attribuer une certaine épaisseur ou couleur à la ligne ?

Ombres pour les objets graphiques

Les outils de dessin comprennent différents outils de ligne - lequel devrais-je choisir ?

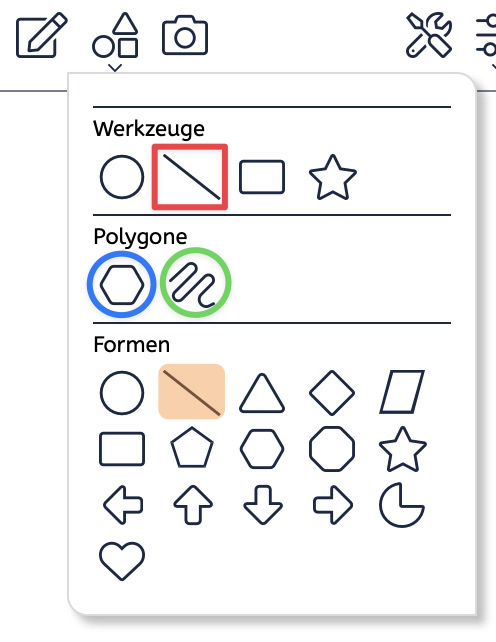

En effet, il existe différents outils parmi les outils de dessin qui permettent de créer des objets en forme de ligne. L'un d'eux ne sera pas évident au premier coup d'œil. Voici un graphique dans lequel les différents outils sont marqués.

Dans ce chapitre, l'outil de ligne entouré de rouge (1) est particulièrement mentionné. Vous pouvez modifier l'outil à ses points d'extrémité et les repositionner, ce qui modifie également la taille de la ligne. Il n'est pas possible de modifier cet outil de manière à ajouter d'autres points d'ancrage.

Cela est possible avec les deux outils Polygone. L'outil de gauche (en forme de cercle et entouré de bleu) (2) semble fermé, mais vous n'êtes pas obligé de fermer un polygone. Si vous ouvrez cet objet, vous pouvez définir des points d'ancrage individuels. Ceux-ci sont par défaut toujours angulaires. Si vous souhaitez créer une ligne courbe ou ondulée, choisissez dans la rangée l'outil en forme de cercle entouré de vert (3).

Enfin, il existe également l'outil de ligne (4) dans les formes, qui est mis en évidence en orange dans l'illustration ci-dessus. Avec celui-ci, vous dessinez une ligne comme avec le premier outil de ligne. Étant donné qu'il s'agit d'un polygone, vous pouvez ajouter d'autres points à tout moment.

Veuillez noter que pour les outils de ligne polygonale, la fonction "Extrémités de ligne" n'est pas disponible.

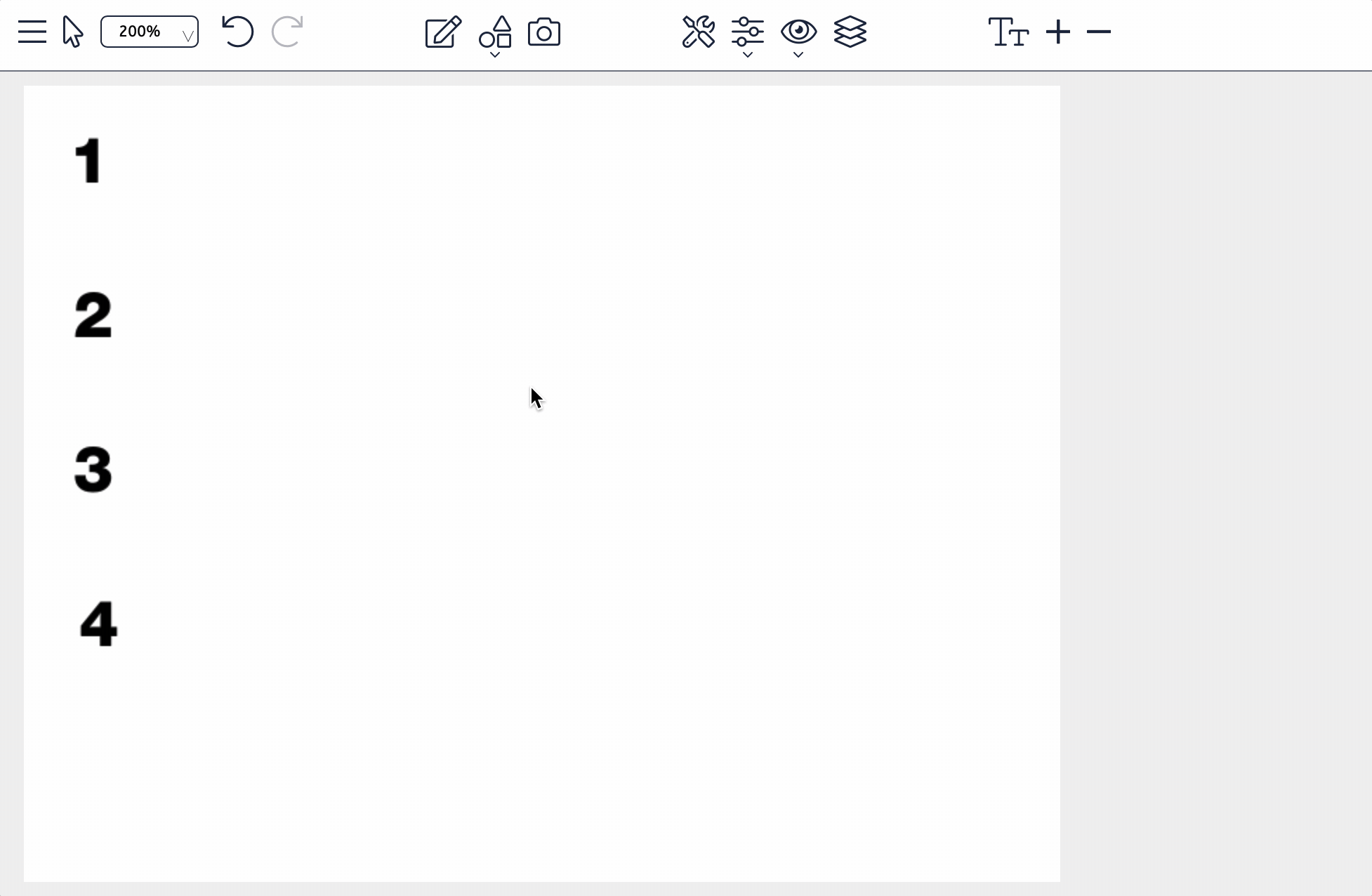

Dans la démonstration suivante, vous pouvez voir une petite démonstration du comportement :

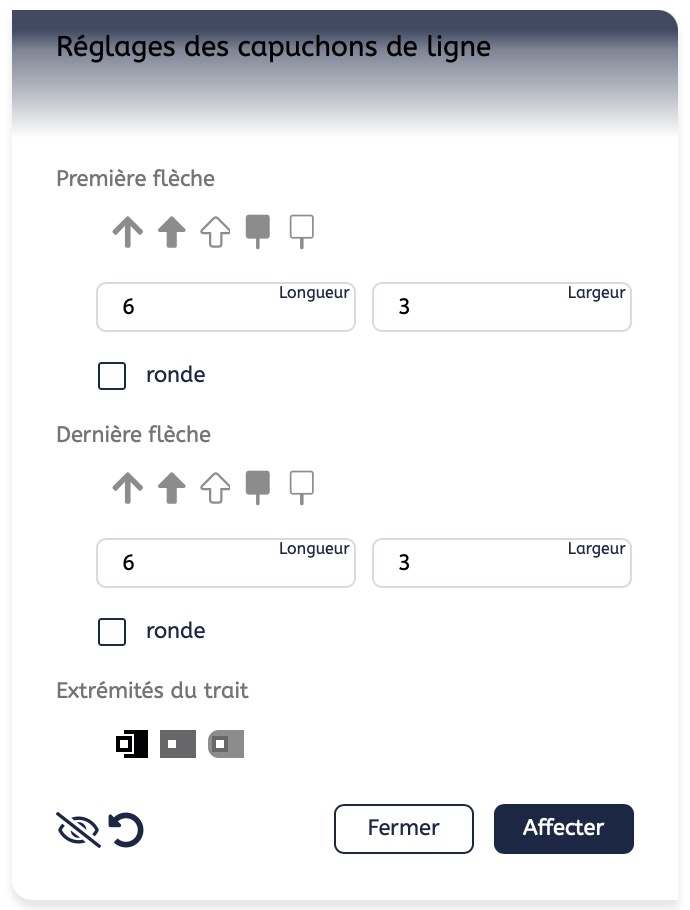

Extrémités de ligne

Ce dialogue permet d'attribuer les extrémités de ligne. Cela concerne d'une part les terminaisons des lignes simples. D'autre part, des extrémités de flèche peuvent également être attribuées de cette manière.

Le dialogue peut être ouvert via le menu contextuel d'une ligne ou via la palette graphique, lorsqu'une ligne a été sélectionnée.

Première pointe/Dernière pointe : Ici, vous pouvez définir l'extrémité de la ligne. Par défaut, ce sont les coins qui se terminent. Grâce à la case à cocher « rond », ce style peut être modifié.

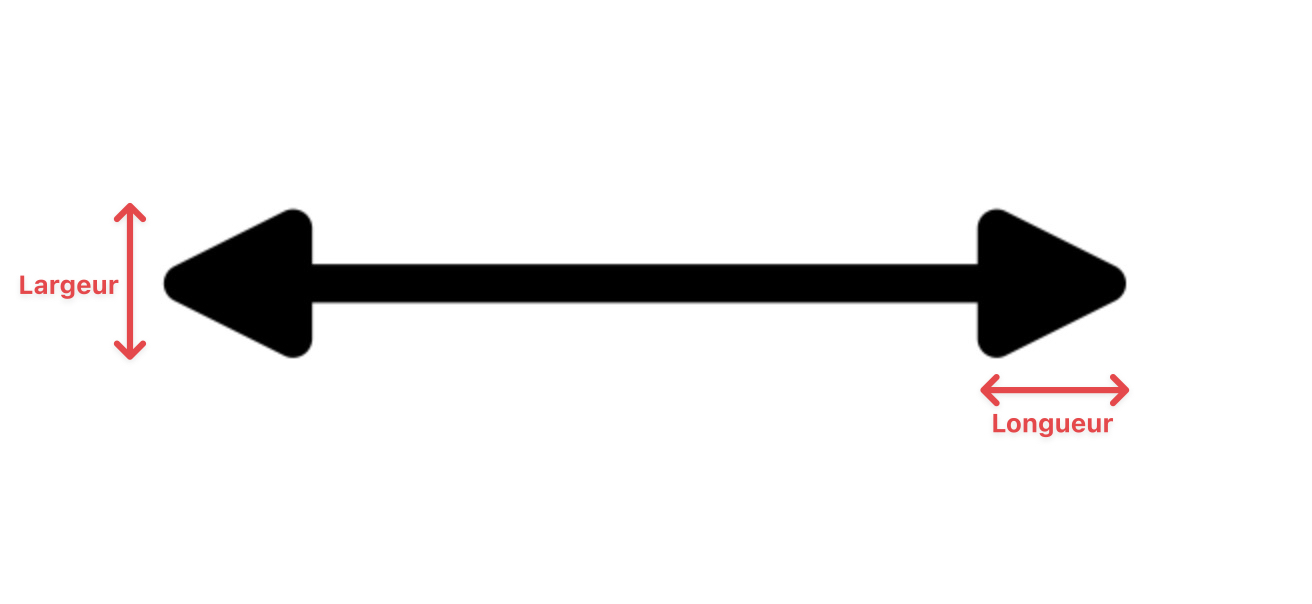

Longueur : La longueur de la pointe de flèche.

Largeur : La largeur de la pointe de flèche.

Rond : Assure que les extrémités des flèches sont arrondies.

Les propriétés des lignes

Via la barre d'outils et le menu contextuel, vous pouvez ouvrir le dialogue des propriétés des lignes. Dans ce dialogue, vous trouverez de nombreuses options pour effectuer des réglages spécifiques pour les objets graphiques.

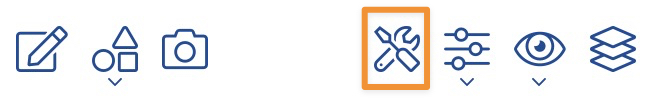

Appel via la barre d'outils :

Si vous préférez l'appel via le menu contextuel, sélectionnez le premier élément « Propriétés » dans le menu.

Contrôles

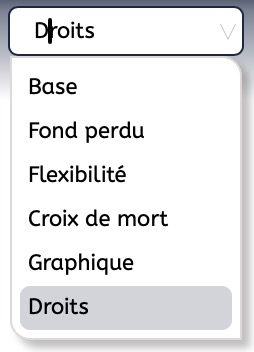

Via la navigation du dialogue des propriétés, vous pouvez choisir les différentes options.

L'étendue des fonctionnalités disponibles dépend des droits attribués.

Aperçu

En bas à gauche du dialogue se trouve l'icône pour l'aperçu. En état activé, vous voyez l'icône de gauche, désactivé, l'œil est barré. Par défaut, la fonctionnalité d'aperçu est désactivée.

Une attribution des valeurs n'a lieu que si vous

appuyez sur le bouton « Attribuer » ou
changez de section à l'intérieur des propriétés.

Retour aux valeurs d'origine

Il s'agit d'un « Mini-Undo » - avec ce bouton, vous revenez aux valeurs qui ont été attribuées au paragraphe en dernier. Cela est utile si vous avez essayé différentes choses et souhaitez revenir à la valeur d'origine sans avoir à fermer le dialogue.

Fermer

Le dialogue des propriétés sera fermé. Les modifications qui n'ont pas encore été attribuées seront perdues. Aucune confirmation ne sera demandée.

Attribuer

Les modifications effectuées seront attribuées.

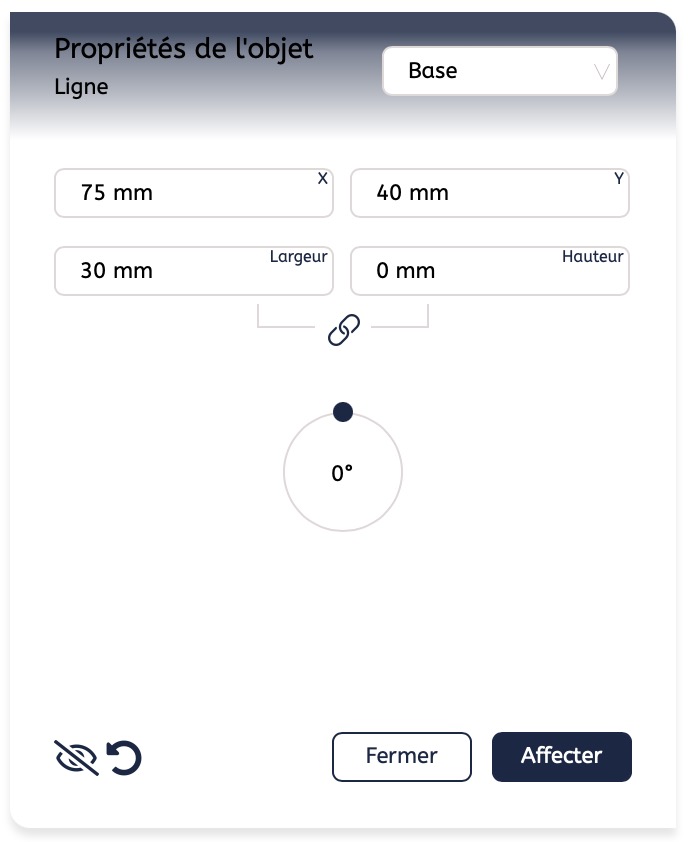

Base

x : Position des objets dans l'horizontale.

y : Position des objets dans la verticale.

Largeur : Indiquez la largeur pour les objets sélectionnés. La largeur de l'affichage n'est pas modifiée par l'augmentation de la largeur d'une ligne.

Hauteur : Indiquez la hauteur pour les objets sélectionnés.

Parenthèse : Si la parenthèse est activée, la largeur et la hauteur seront modifiées proportionnellement.

Les proportions sont respectées :

Les proportions ne sont pas respectées :

Rotation : Vous pouvez définir l'angle de rotation d'un objet. La rotation se fait autour du centre de l'objet. Pour faire pivoter, vous pouvez utiliser le petit point comme élément de contrôle. Il commence par des étapes de 45°. Si des valeurs exactes doivent être saisies, cliquez sur la valeur au milieu de l'entrée de rotation et entrez la valeur souhaitée.

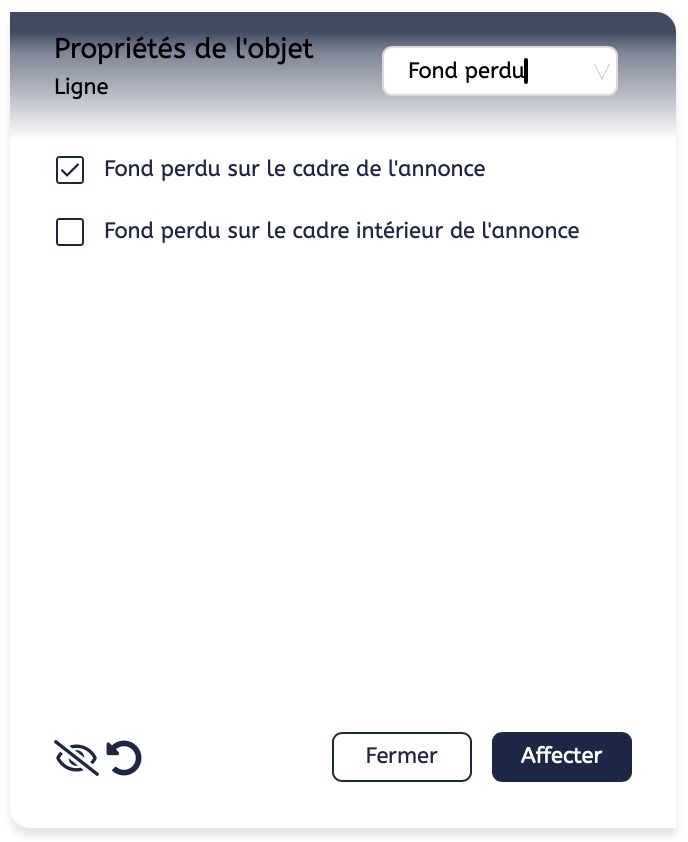

Rognage

Avec ces paramètres, le rognage peut être défini par le cadre d'affichage.

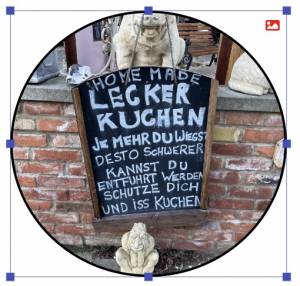

Trois options sont disponibles. Dans les exemples affichés, des images sont utilisées, car l'effet est plus facile à reconnaître.

Rognage au cadre d'affichage : Normalement, les objets sont rognés au bord intérieur du cadre d'affichage. Si vous ne le souhaitez pas, vous trouverez à cet endroit le commutateur.

Rognage au cadre d'affichage intérieur : Si vous avez un cadre d'affichage multiple, vous pouvez spécifier que l'objet ne sera pas rogné au cadre d'affichage extérieur, mais au cadre intérieur. Cette option est normalement désactivée :

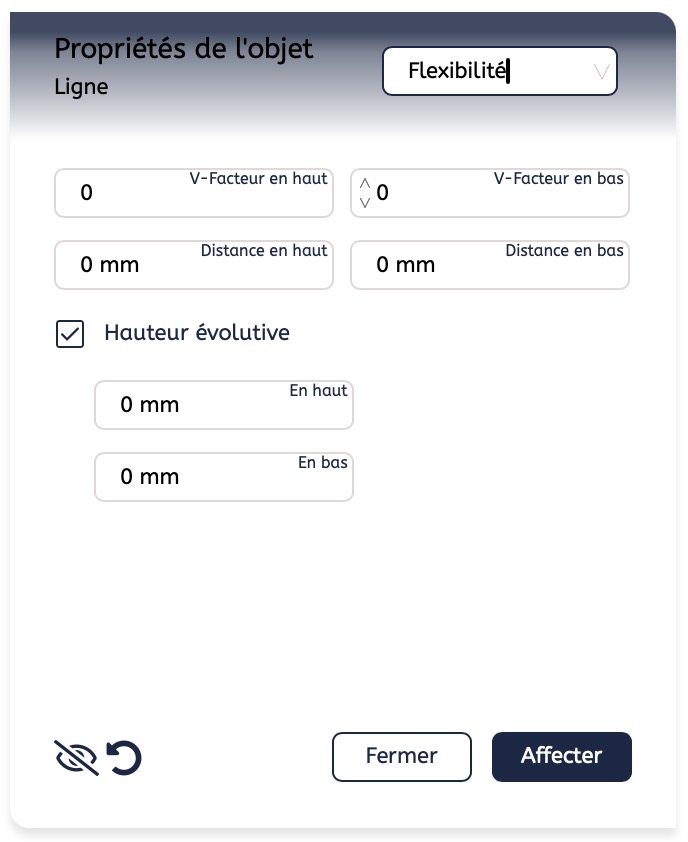

Flexibilité

Dans cette section, vous trouverez des réglages pour l'équilibrage vertical et pour la hauteur extensible.

Réglages d'équilibrage vertical

Facteur V en haut : Facteur d'équilibrage vertical pour l'espace en haut. Le facteur est un nombre entier. La valeur absolue dans l'affichage résulte de l'espace à répartir.

Facteur V en bas : Facteur d'équilibrage vertical pour l'espace en bas. Le facteur est un nombre entier. La valeur absolue dans l'affichage résulte de l'espace à répartir.

Espacement en haut : Si vous avez des objets graphiques qui ont été liés par la fonction d'équilibrage vertical, vous pouvez ici lire et modifier l'espacement minimal par rapport à l'objet précédent. La valeur sera saisie là dès que le groupe d'équilibrage vertical est fixé.

Espacement en bas : Si vous avez des objets graphiques qui ont été liés par la fonction d'équilibrage vertical, vous pouvez ici lire et modifier l'espacement minimal par rapport à l'objet suivant. La valeur sera saisie là dès que le groupe d'équilibrage vertical est fixé.

Hauteur extensible

Avec cette fonction, vous pouvez faire en sorte que les objets changent de taille en fonction d'autres. Vous trouverez un guide étape par étape ici.

En haut : Indique une valeur de décalage par laquelle la hauteur extensible est augmentée vers le haut.

En bas : Indique une valeur de décalage par laquelle la hauteur extensible est augmentée vers le bas.

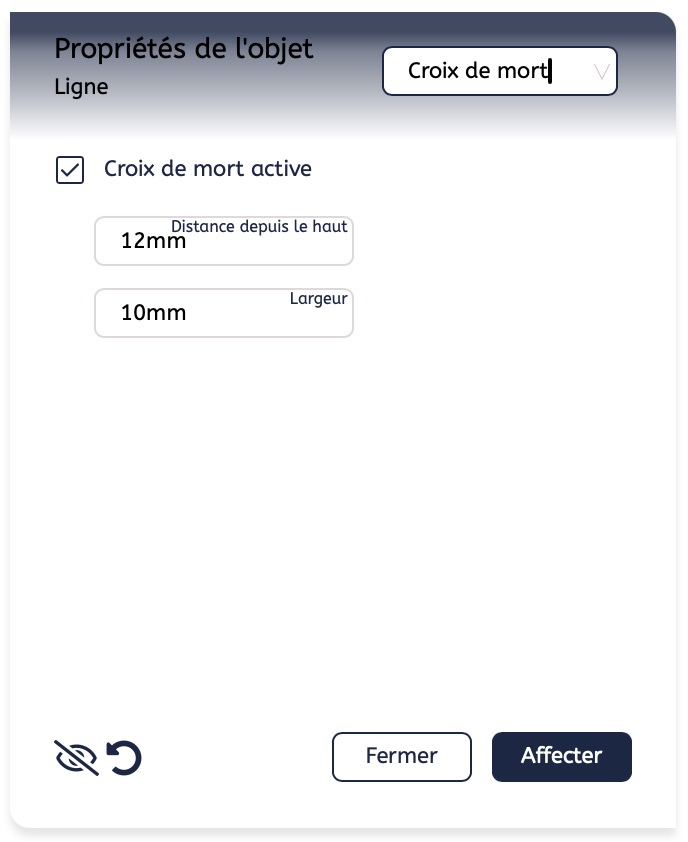

Croix de décès

Définissez les réglages pour une croix de décès qui est créée à partir d'une ligne. Seules des variantes très simples sont possibles ici. Pour des croix plus complexes, nous recommandons d'utiliser des graphiques.

La fonction « Croix de décès » est utilisée avec la fonction « Extensible », que vous trouverez sous l'onglet « Flexibilité ».

Croix de décès active : Active la fonctionnalité de croix de décès pour l'objet.

Espacement en haut : Indique l'espacement de la barre transversale. La valeur est donnée de manière absolue.

Largeur : Indique la largeur de la barre transversale de la croix de décès.

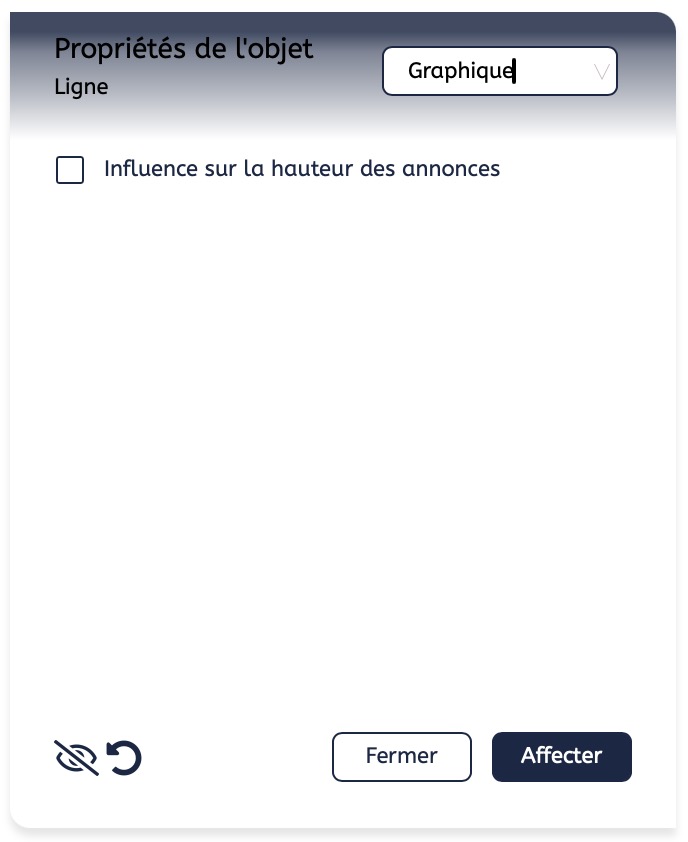

Graphique

Influence sur la hauteur d'affichage : Si l'option est définie, un objet graphique sera pris en compte lors de la détermination de la hauteur de l'affichage. Sinon, vous pouvez également placer l'objet dans la coupe à la fin de l'affichage. Les cadres de texte ont par défaut cette propriété, tous les autres objets graphiques ne l'ont pas.

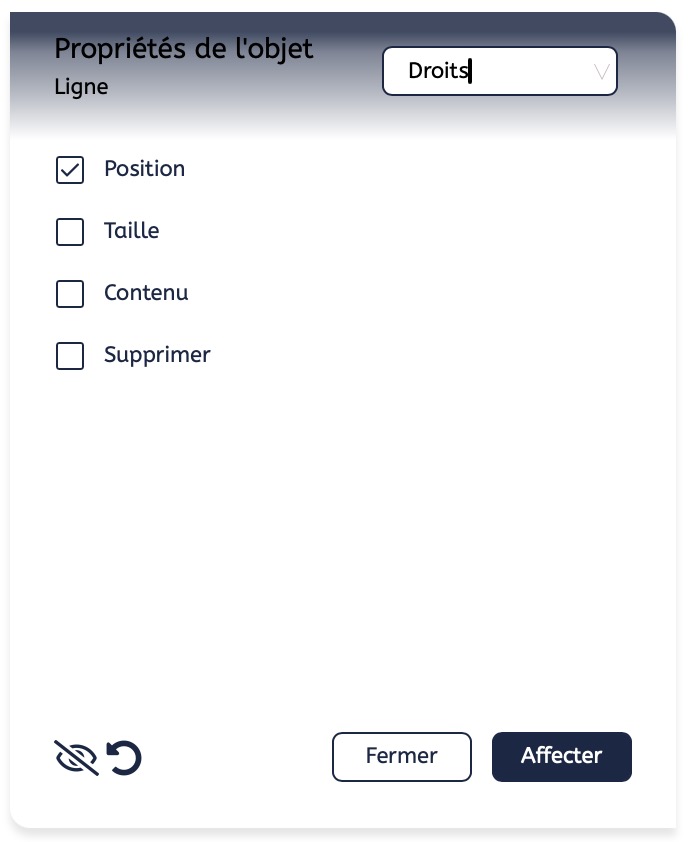

Droits

À cet endroit, les droits peuvent être définis. Les droits suivants sont disponibles :

Position : Si cela est défini, les objets ne peuvent plus être déplacés. Stylo affiche un symbole qui le montre clairement :

Taille : Les objets ne peuvent plus être agrandis ou réduits manuellement si ce paramètre a été défini par vous.

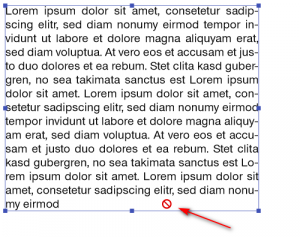

Contenu : Le contenu ne peut pas être modifié si l'option a été activée par vous. Le fait que le contenu ne soit pas modifiable est indiqué par une icône d'image rouge.

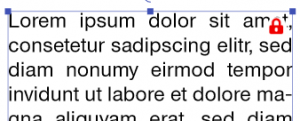

Suppression : Si cette option est définie, l'objet ne peut pas être supprimé. Si un objet est protégé contre la suppression, cela sera indiqué à l'utilisateur par un symbole de cadenas.

Veuillez noter que ces restrictions de modification sont des limitations qui empêchent l'utilisateur d'effectuer des modifications manuelles (par exemple, dans des dialogues, en travaillant avec la souris ou des actions tactiles). Les modifications automatiques, par exemple par saisie de texte ou parce que d'autres éléments influencent cet objet, ne sont pas affectées.
