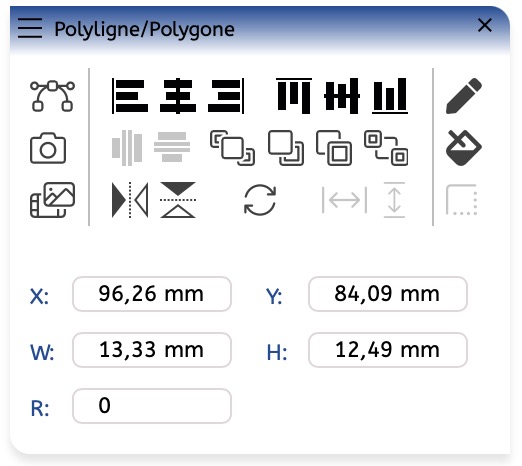

Palette d'objets pour objets graphiques

Dans la palette d'objets graphiques, un certain nombre d'actions pertinentes pour les objets peuvent être effectuées, telles que l'alignement et la distribution. De plus, les éléments graphiques peuvent également être positionnés en saisissant des valeurs.

Lorsque la palette est active, la boîte à outils flottante pour les graphiques n'est pas affichée lors de la sélection d'objets. La palette elle-même est masquée dès que la boîte de dialogue des propriétés est affichée.

Édition de polygone

Cette fonction devient active dès que vous avez sélectionné un polygone. En sélectionnant cette fonction spéciale, vous avez la possibilité de modifier les points individuels du polygone. Cela inclut également l'ajustement des courbes de Bézier, qui sont essentielles pour concevoir des lignes courbes et des formes complexes.

Lorsque vous avez terminé de modifier les points et les courbes et que vous souhaitez revenir au mode d'édition, vous pouvez le faire très facilement. Il vous suffit de cliquer à nouveau sur le bouton correspondant dans la boîte à outils flottante ou de désélectionner l'objet.

Accès aux médias

Téléchargement : Avec l'icône, vous pouvez remplacer les images dans l'objet graphique sélectionné.

Galerie : L'icône de droite appelle la fonction « Galerie ». Si une galerie spécifique a été assignée, vous verrez directement les icônes affichées. Sinon, vous pouvez changer le pool de galerie et choisir l'image ou le logo souhaité.

Alignement

Dans cette section, vous pouvez rapidement aligner des objets. Les options suivantes sont disponibles :

• Horizontal
  • Gauche
  • Centre
  • Droite
• Vertical
  • Haut
  • Centre
  • Bas

L'objet sélectionné en dernier est le point de référence pour l'alignement. Un alignement relatif n'est possible que via la boîte de dialogue d'alignement.

Distribution

Si vous avez sélectionné plus de deux objets, vous pouvez répartir les espaces entre eux de manière égale à l'horizontale comme à la verticale. Si vous souhaitez un espacement prédéfini, utilisez la boîte de dialogue de distribution, qui peut être appelée via le menu contextuel.

Ordre

À l'aide de ces icônes, vous pouvez modifier l'ordre des objets. Les options suivantes sont mises à votre disposition (de gauche à droite) :

• Mettre complètement devant
• Avancer d'un niveau
• Reculer d'un niveau
• Mettre complètement derrière

Vous trouverez une fonctionnalité plus élaborée dans le panneau des calques, où vous avez la possibilité de non seulement modifier l'ordre, mais aussi de nommer les éléments et de les protéger avant modification.

Miroir

Les images et autres objets graphiques peuvent être miroités avec cette fonction.

Rotation

Les objets graphiques peuvent être tournés par étapes de 90 degrés. Indépendamment de cela, vous pouvez tourner en étapes plus fines directement sur l'objet via la propriété de rotation ou via la boîte de dialogue des propriétés.

Ajuster la taille

Si vous souhaitez ajuster la largeur ou la hauteur des objets, vous pouvez le faire via cette fonction. Sélectionnez d'abord les objets à ajuster, puis sélectionnez enfin l'objet qui doit définir la taille.

Couleur

Avec l'icône de crayon, vous pouvez changer la couleur du contour des objets sélectionnés, et avec l'icône de seau, la couleur de remplissage. Dans les deux cas, la boîte de dialogue de couleur Stylo s'ouvre.

Pour les lignes, au lieu de l'icône de couleur de remplissage, une icône pour la conception de la ligne (épaisseur et type de ligne) est affichée.

Lignes et coins

Appelle la boîte de dialogue des lignes et des coins. La boîte de dialogue qui suit peut avoir différentes apparences, selon l'objet sélectionné.

Valeurs

Les valeurs de plusieurs objets peuvent être modifiées simultanément. Si plusieurs éléments graphiques avec des valeurs différentes sont sélectionnés en même temps, le champ est laissé vide. Les valeurs sont attribuées lors de la sortie ou de la saisie de retour.

X : Position horizontale d'un objet.

Y : Position verticale d'un objet.

B : Largeur de l'objet

H : Hauteur de l'objet

R : Angle de rotation de l'objet

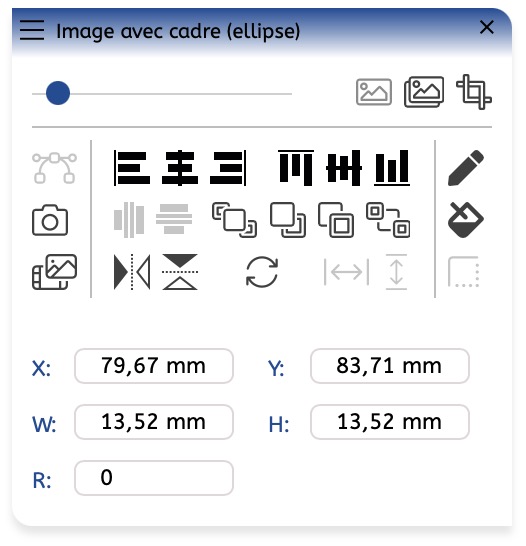

Palette d'objets pour images

La palette pour les images et les cadres d'images se distingue de la palette graphique standard par sa partie supérieure.

Elle se compose de :

Curseur
Avec celui-ci, la taille du cadre d'image, de l'image ou du masque peut être déterminée.

Contrôles
Avec les icônes à droite du curseur, vous pouvez contrôler quel élément doit être sélectionné pour l'édition. De gauche à droite : cadre d'image (y compris image et masque), image, masque.
