Les rectangles peuvent être créés à l'aide de l'outil rectangle sous « Nouveaux objets ».
Pour créer un rectangle, procédez comme suit :
- Sélectionnez les "Outils de dessin" dans la barre d'outils.
- Dans la première rangée se trouve l'outil rectangle simple.
- Cliquez à l'endroit dans le document où vous souhaitez dessiner le rectangle et maintenez le bouton gauche de la souris enfoncé.
- Tirez maintenant la souris jusqu'au point où le rectangle doit se terminer.
- Ensuite, vous pouvez modifier le rectangle.
ℹ Si les rectangles sont dessinés en maintenant la touche Maj enfoncée, un carré est créé.

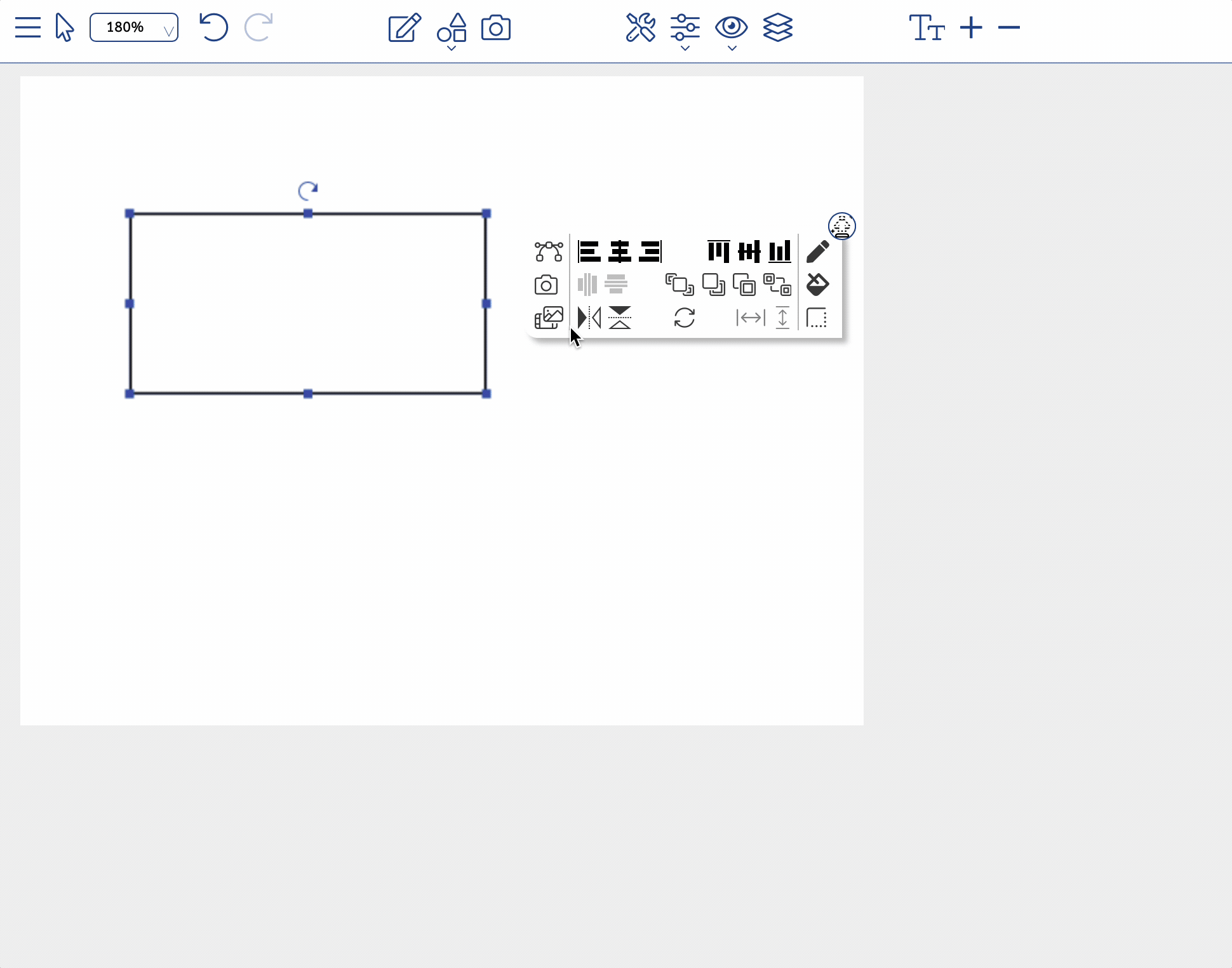

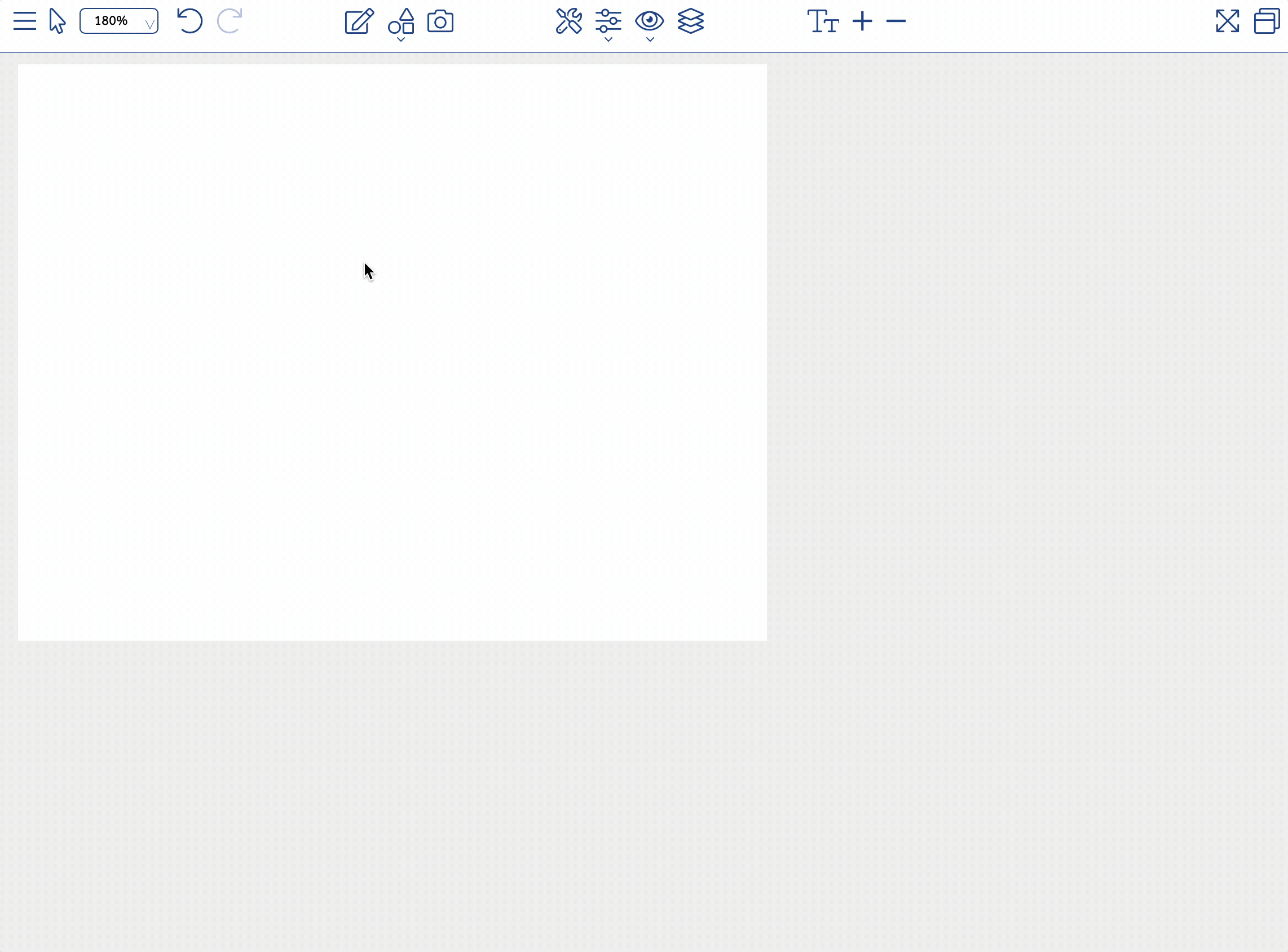

Voici une animation où vous pouvez voir comment dessiner et modifier des rectangles dans Stylo :
Dans l'administration de Stylo, il peut être défini si un rectangle dans Stylo est affiché avec une ligne tracée ou seulement avec une ligne d'aide.
Comment les rectangles peuvent-ils être stylisés ?
Comment positionner et redimensionner des objets graphiques dans Stylo ?
Comment un rectangle obtient-il une bordure ?
Un petit guide pour définir les couleurs de surface et d'arrière-plan
Ombres pour les objets graphiques
Dans les outils de dessin, il y a deux outils rectangle - lequel devrais-je choisir ?
Vous avez bien remarqué - une fois, le rectangle se trouve sous "Outils" (entouré en orange) et une autre fois sous "Formes" (entouré en vert).
Tandis que l'outil supérieur doit rester un rectangle, avec l'outil rectangle de forme, des modifications de forme en un polygone peuvent être effectuées. Pour cela, il ne peut pas être modifié avec le dialogue lignes/coins. Un petit exemple de modifications possibles :
Pour plus d'informations sur la modification de telles formes, consultez Polygones.
Les propriétés des rectangles
Via la barre d'outils et le menu contextuel, vous pouvez accéder à la boîte de dialogue des propriétés des rectangles. Dans cette boîte de dialogue, vous trouverez de nombreuses options pour effectuer des réglages spécifiques pour les objets graphiques.

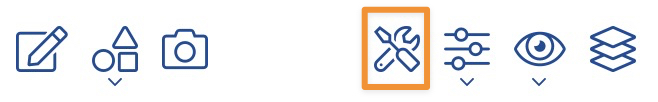

Accès via la barre d'outils :
Si vous préférez l'accès via le menu contextuel, sélectionnez le premier élément "Propriétés" dans le menu.
Navigation
Via la navigation de la boîte de dialogue des propriétés, vous pouvez choisir les différentes options.
L'étendue de la fonctionnalité fournie dépend des droits attribués.
Aperçu
En bas à gauche de la boîte de dialogue se trouve l'icône pour l'aperçu. En état activé, vous voyez l'icône de gauche, désactivé, l'œil est barré. Par défaut, la fonctionnalité d'aperçu est désactivée.
Une attribution des valeurs n'a lieu que si vous
- appuyez sur le bouton « Attribuer » ou
- changez de section au sein des propriétés.
Retour aux valeurs d'origine
Il s'agit d'un « Mini-Annuler » - avec ce bouton, vous revenez aux valeurs qui ont été attribuées en dernier au paragraphe. C'est utile si vous avez essayé différentes choses et souhaitez revenir à la valeur d'origine sans avoir à fermer la boîte de dialogue.
Fermer
La boîte de dialogue des propriétés se ferme. Les modifications qui n'ont pas encore été attribuées seront perdues. Aucune confirmation ne sera demandée.
Attribuer
Les modifications apportées seront attribuées.
Base
x
Position des objets en horizontal.
y
Position des objets en vertical.
Largeur
Indiquez la largeur pour les objets sélectionnés. La largeur de l'affichage n'est pas modifiée par l'augmentation de la largeur d'une ligne.
Hauteur
Indiquez la hauteur pour les objets sélectionnés.

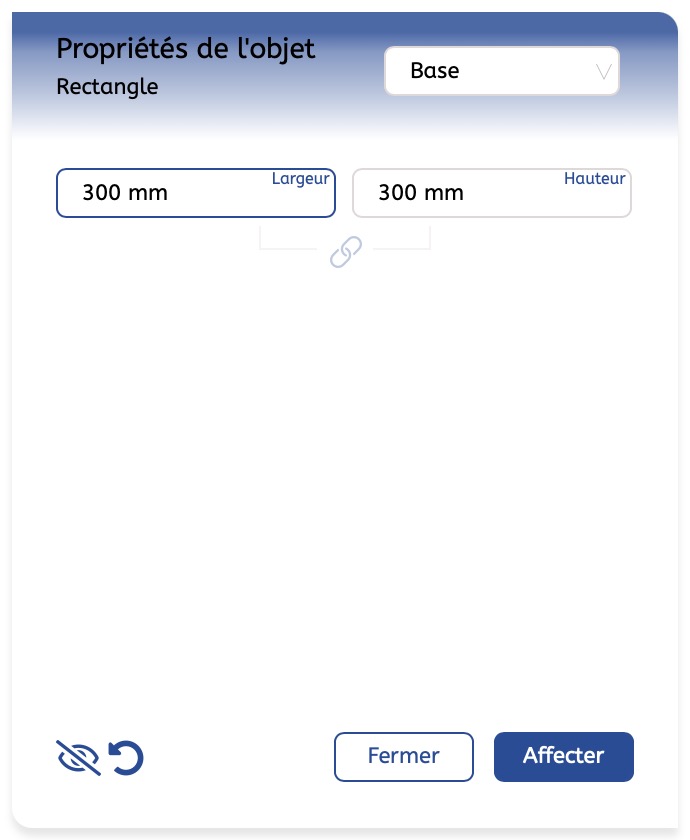

Verrouillage
Si le verrouillage est activé, la largeur et la hauteur seront modifiées proportionnellement.
Les proportions sont respectées :
Les proportions ne sont pas respectées :
Rotation
Vous pouvez définir l'angle de rotation d'un objet. La rotation se fait autour du centre de l'objet. Pour faire pivoter, vous pouvez utiliser le petit point comme contrôle. Il commence par des pas de 45°. Si des valeurs exactes doivent être saisies, cliquez sur la valeur au milieu de l'entrée de rotation et saisissez la valeur souhaitée.

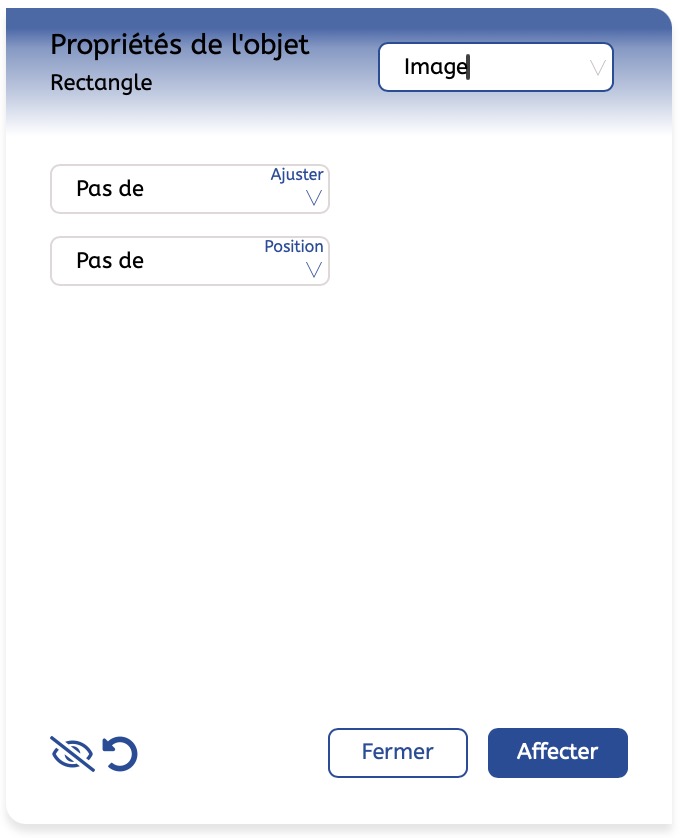

Ajustement

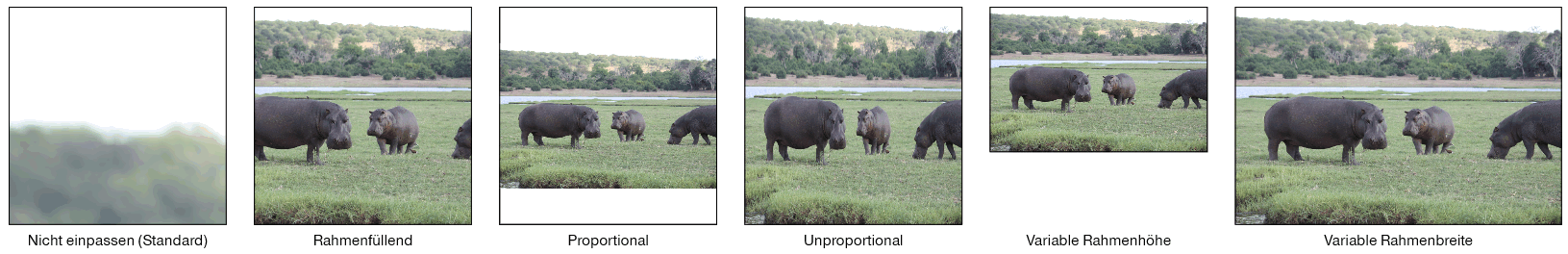

Ce paramètre détermine le mode d'ajustement de l'image qui doit s'appliquer lors de l'insertion d'une image dans un rectangle. Le rectangle devient ainsi un cadre d'image :
Dans l'exemple affiché ci-dessus, le cadre d'image de départ est carré.
1
Ne pas ajuster - la taille et la position de l'image ne seront plus modifiées automatiquement après que l'image a été redimensionnée et positionnée manuellement. Remarque : Si une image est importée dans un cadre d'image avec ce mode, le mode est abandonné et l'image est toujours changée en « Remplissage du cadre ».
2
Centre - l'image est positionnée à sa taille d'origine (100%) au centre de l'objet de découpe.
3
Remplissage du cadre - la taille de l'image est modifiée proportionnellement de manière à ce que l'objet de découpe soit complètement rempli. La hauteur ou la largeur de l'image correspond à l'objet de découpe. La partie qui dépasse est centrée par rapport à l'objet de découpe. Dans ce mode, l'image peut être recadrée.
4
Proportionnel - la taille de l'image est ajustée proportionnellement à l'objet de découpe. L'espace restant en hauteur ou en largeur est centré par rapport à l'objet de découpe. Dans ce mode, le cadre d'image peut ne pas être complètement rempli.
5
Complètement centré - l'image est positionnée à sa taille d'origine (100%) dans l'objet de découpe. L'image est positionnée verticalement vers le haut, horizontalement au centre.
6
Hauteur de cadre variable - l'image est redimensionnée à la largeur du cadre d'image, puis la hauteur du cadre d'image est ajustée. Si deux objets ayant la même position Y et la même hauteur sont groupés, les deux cadres s'ajustent l'un à l'autre. Le plus petit image est déterminant, de sorte que l'image la plus haute a une marge blanche à gauche et à droite. (voir l'exemple suivant)
Le texte sous les cadres d'image est déplacé par l'ajustement de la hauteur du cadre.
7
Largeur de cadre variable - l'image est redimensionnée à la hauteur du cadre d'image donné, puis la largeur du cadre d'image est ajustée.
Position
Indiquez comment l'image doit être alignée dans le cadre d'image selon le mode d'ajustement correspondant. Ce paramètre n'est pertinent que pour les options d'ajustement « Remplissage du cadre » et « Proportionnel ».
-

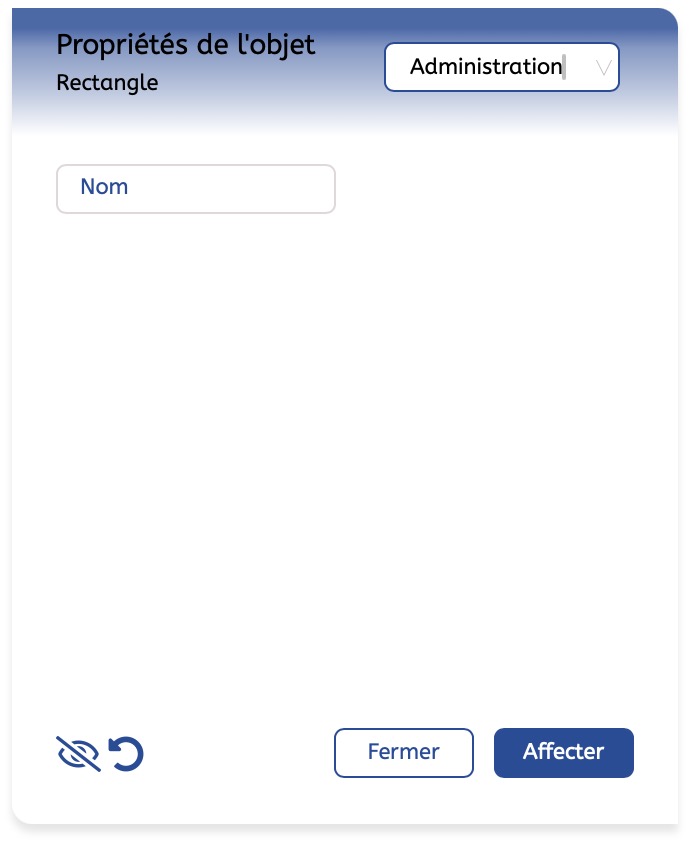

Administration
Nom
Entrez le nom de l'objet, avec lequel il peut être référencé lors du reformatage.

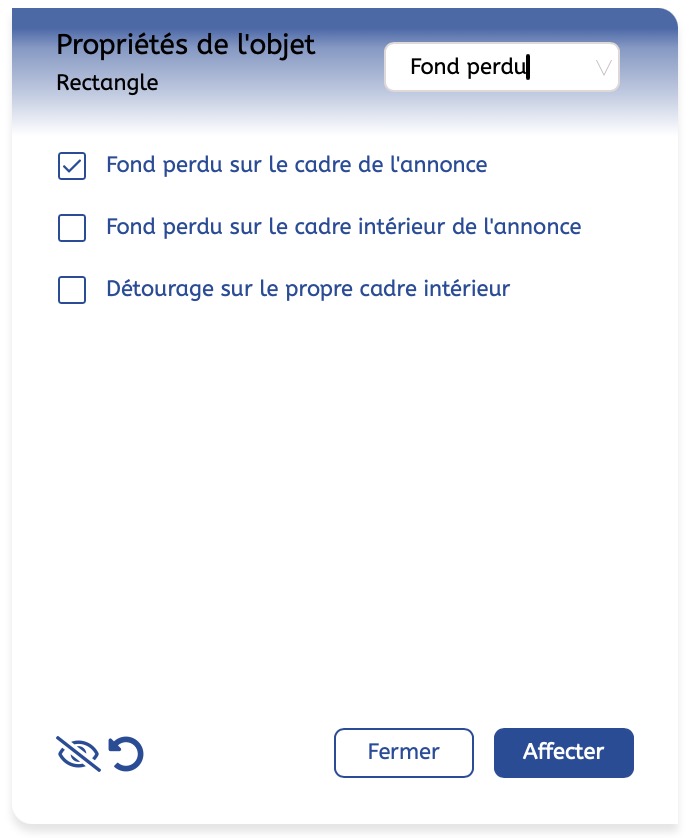

Découpe
Avec ces paramètres, la découpe par le cadre d'affichage et le rectangle lui-même peut être spécifiée.
Trois options sont disponibles. Dans les exemples affichés, des images sont utilisées, car l'effet est plus facile à reconnaître.
Découpe au cadre d'affichage
Normalement, les objets sont découpés au bord intérieur du cadre d'affichage. Si vous ne le souhaitez pas, vous trouverez à cet endroit le commutateur.
| Activé (par défaut) : | Désactivé : |
|---|---|
Découpe au cadre d'affichage intérieur
Si vous avez un cadre d'affichage multiple, vous pouvez spécifier que l'objet ne soit pas découpé au cadre d'affichage extérieur, mais au cadre intérieur. Cette option est normalement désactivée :
| Activé : | Désactivé (par défaut) : |
|---|---|
Découpe au cadre intérieur propre
Si l'objet sélectionné a lui-même un cadre multiple attribué, vous pouvez spécifier que le contenu ne soit pas découpé par le cadre extérieur, mais par le cadre intérieur. Cette option est normalement désactivée :
| Activé : | Désactivé (par défaut) : |
|---|---|

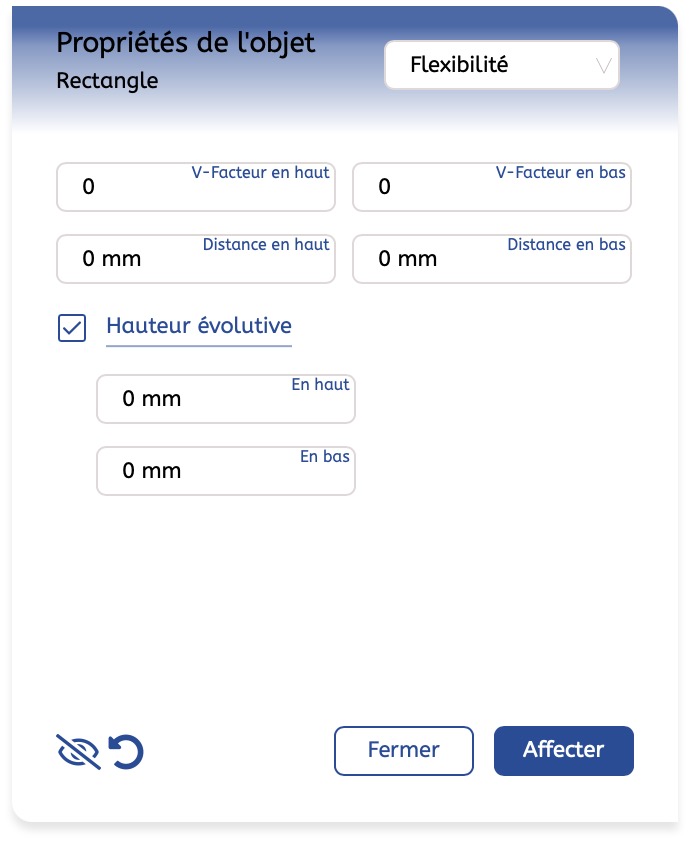

Flexibilité
Dans cette section, vous trouverez des paramètres pour l'équilibrage vertical et pour la hauteur évolutive.
Paramètres d'équilibrage vertical
Facteur V en haut
Facteur d'équilibrage vertical pour l'espace en haut. Le facteur est un nombre entier. La valeur absolue dans l'affichage résulte de l'espace à répartir.
Facteur V en bas
Facteur d'équilibrage vertical pour l'espace en bas. Le facteur est un nombre entier. La valeur absolue dans l'affichage résulte de l'espace à répartir.
Espace en haut
Si vous avez des cadres de texte qui ont été liés via la fonction d'équilibrage vertical, vous pouvez ici lire et modifier l'espace minimal entre l'objet précédent du cadre de texte sélectionné et le cadre de texte. La valeur y est inscrite dès que le groupe d'équilibrage vertical est fixé.
Espace en bas
Si vous avez des cadres de texte qui ont été liés via la fonction d'équilibrage vertical, vous pouvez ici lire et modifier l'espace minimal entre l'objet suivant du cadre de texte sélectionné et le cadre de texte. La valeur y est inscrite dès que le groupe d'équilibrage vertical est fixé.
Hauteur évolutive
Avec cette fonction, vous pouvez faire en sorte que les objets changent de taille en fonction des autres.
En haut
Indique une valeur de décalage par laquelle la hauteur évolutive est augmentée vers le haut.
En bas
Indique une valeur de décalage par laquelle la hauteur évolutive est augmentée vers le bas.

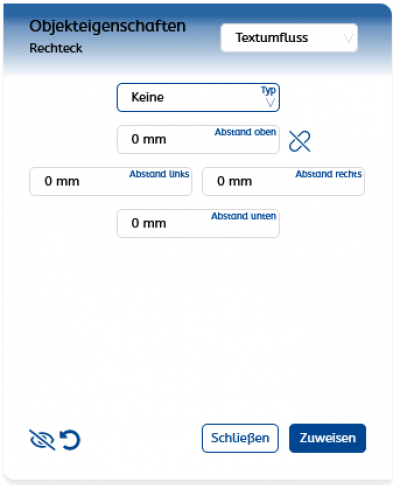

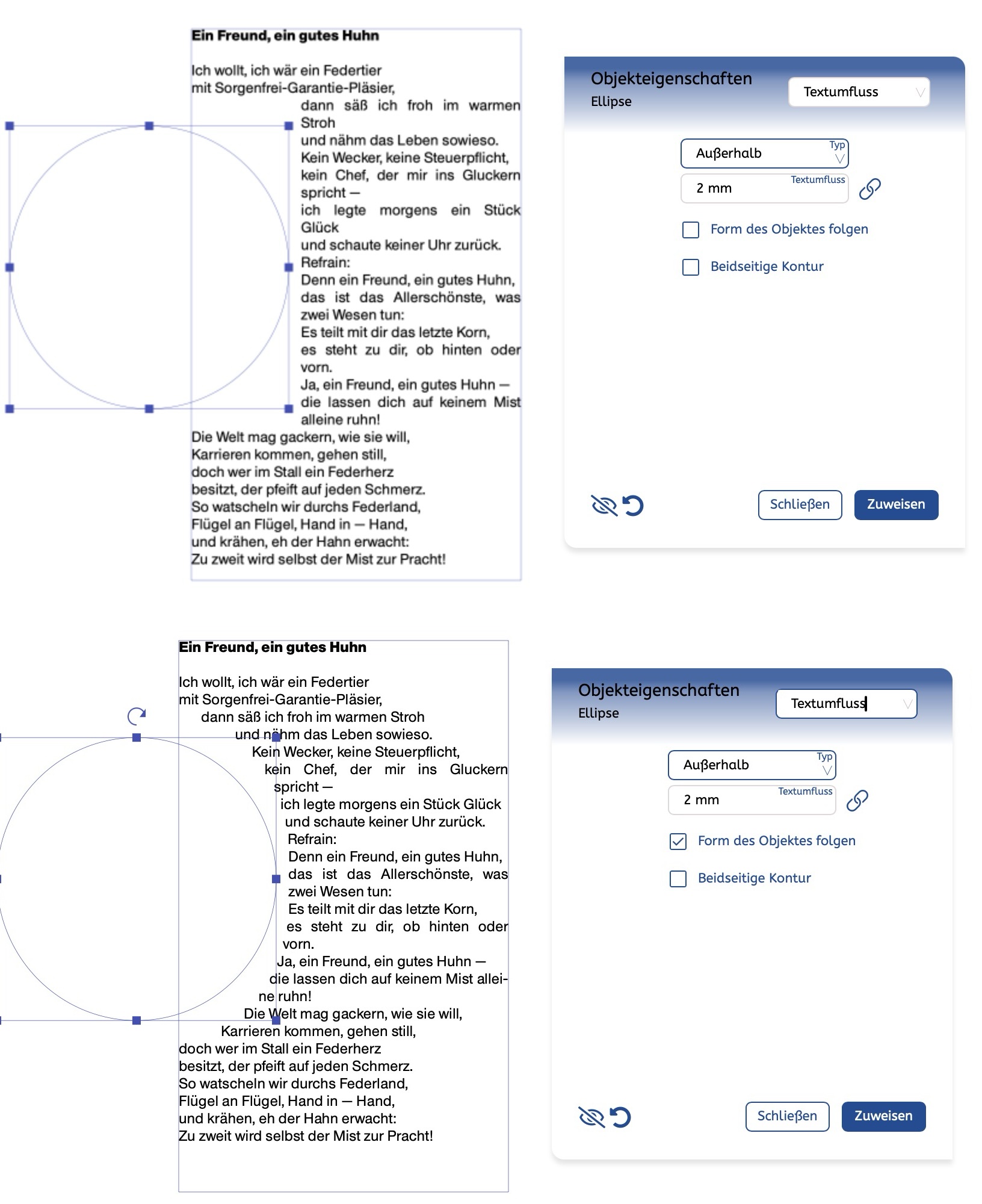

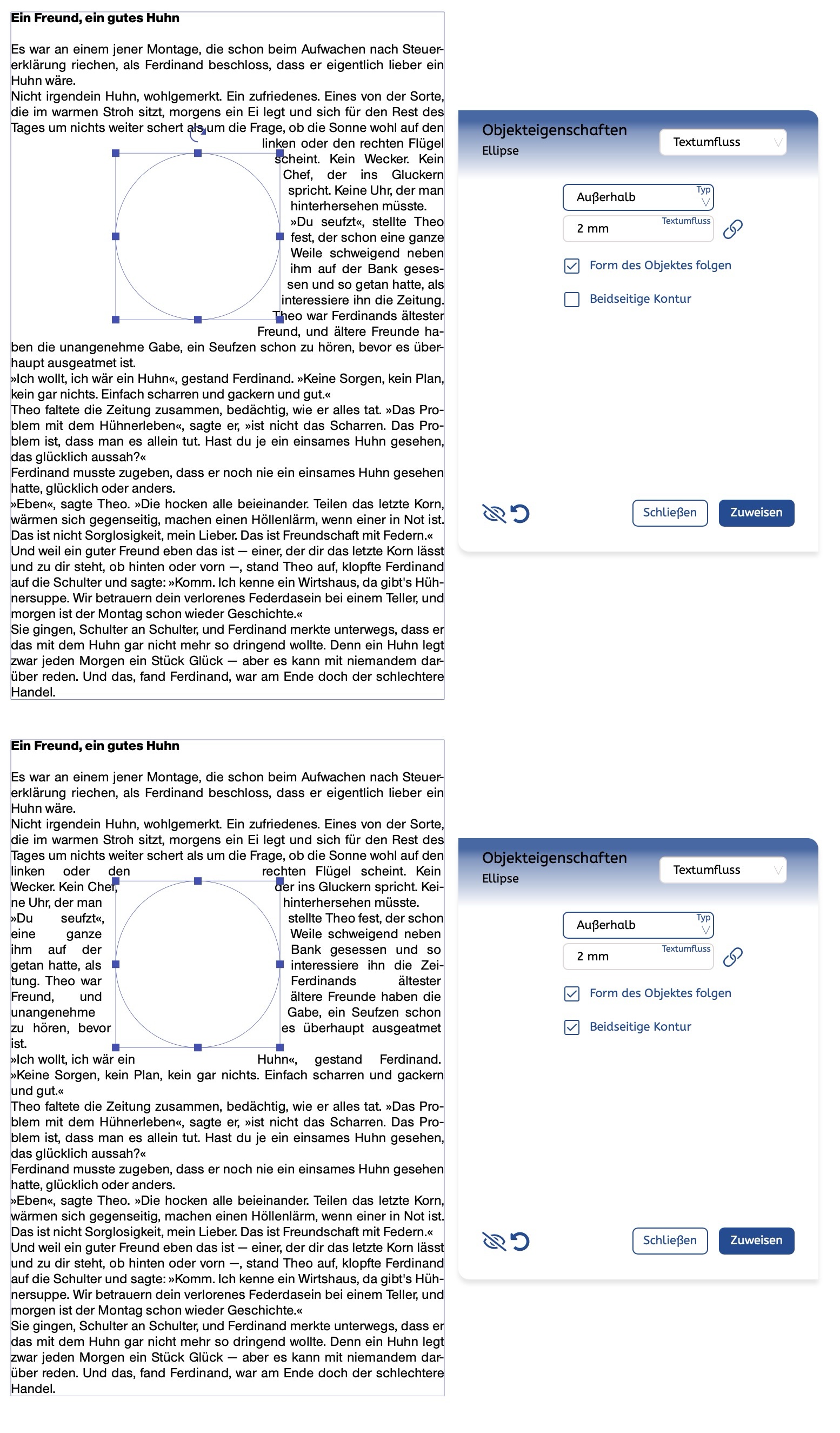

Flux de texte

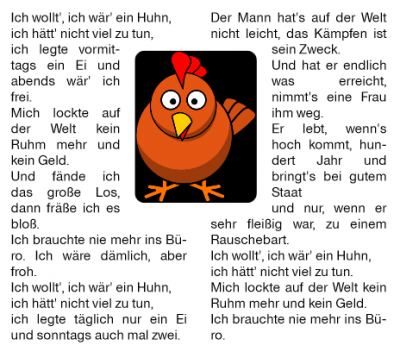

Des rectangles peuvent se voir attribuer un flux de texte (ensemble de contours) afin que le texte contourne cet objet. Des espacements différents peuvent être saisis pour les différentes côtés.
Restriction existante : Le guidage des contours se fait uniquement sur un côté de l'objet dans une colonne de texte.
Type
Pour le moment, le jeu de contours peut être activé ou désactivé ici. Il n'y a que le type « À l'extérieur ».
Espace
Vous pouvez indiquer ici quel espace le texte doit avoir par rapport à l'objet. Si le verrouillage derrière le champ de valeur d'espace est activé, vous aurez la possibilité de spécifier les espacements pour les quatre côtés individuels.

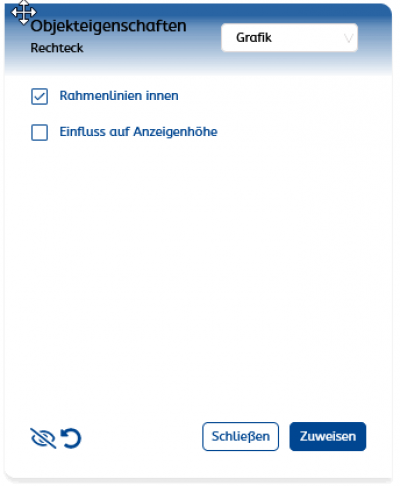

Graphique
Lignes de cadre intérieures
Les cadres des nouveaux objets s'étendent par défaut toujours vers l'intérieur. Si le paramètre par défaut est désactivé, les lignes s'étendent du centre vers l'intérieur et l'extérieur. Cela rend également les objets plus grands, d'un point pour une ligne de 1pt.
Influence sur la hauteur d'affichage
Si l'option est activée, un objet graphique est pris en compte lors de la détermination de la hauteur d'affichage. Sinon, vous pouvez également placer l'objet dans la coupe à la fin de l'affichage. Les cadres de texte ont par défaut cette propriété, tous les autres objets graphiques ne l'ont pas.

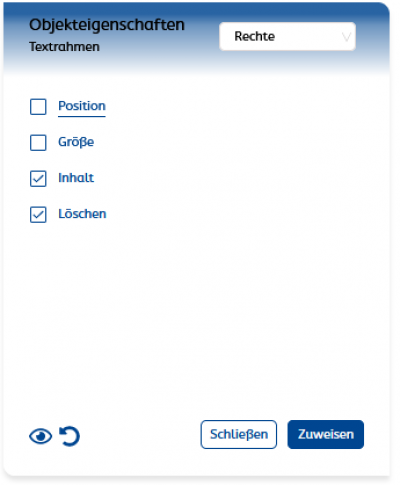

Droits
À cet endroit, les droits peuvent être définis. Les droits suivants sont disponibles :
Position

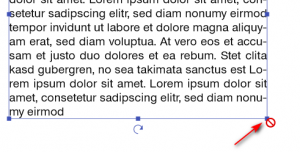

Si cela est activé, les objets ne peuvent plus être déplacés. Stylo affiche un symbole qui le montre clairement :
Taille
Les objets ne peuvent plus être agrandis ou réduits manuellement si ce paramètre a été activé par vous.
Contenu

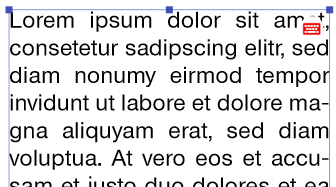

Le contenu ne peut pas être modifié si l'option a été activée par vous. Le fait que le contenu ne soit pas modifiable est indiqué par un symbole de clavier rouge.
Supprimer

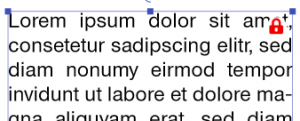

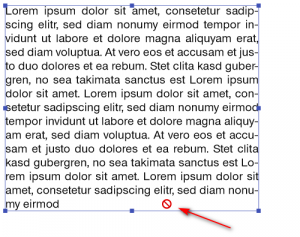

Si cette option a été activée, l'objet ne peut pas être supprimé. Si un objet a été protégé contre la suppression, cela est indiqué à l'utilisateur par un symbole de cadenas.
Veuillez noter que ces restrictions de modification sont des limitations qui empêchent l'utilisateur d'effectuer des modifications manuelles (par exemple, dans des dialogues, en travaillant avec la souris ou des actions tactiles). Les modifications automatiques, par exemple par saisie de texte ou parce que d'autres éléments influencent cet objet, ne sont pas affectées.
