De quoi s'agit-il ?

Depuis un certain temps, il est possible de fusionner des polygones et de les séparer à nouveau. Ces fonctions sont connues dans Stylo sous les fonctionnalités "Fusionner" et "Décomposer". Grâce à cette fonction, il était également possible de définir une exclusion. Cependant, des possibilités plus complexes ne peuvent pas être obtenues par la fusion ou seulement avec beaucoup d'efforts.

Comment cela fonctionne-t-il ?

1. Dessinez des polygones – le nombre n'est pas limité à deux.
   (Veuillez ne pas utiliser les rectangles, ellipses, etc. traditionnels. Les éléments doivent provenir de la section Polygones ou Formes.)
2. Ouvrez le menu contextuel (généralement avec le bouton droit de la souris) et sélectionnez "Fusionner".
3. Un polygone uniforme est créé.
   Jusqu'à ce moment, le polygone peut également être ramené à ses composants d'origine via "Décomposer". Une fois que vous apportez des modifications en combinant, cela n'est plus possible.
4. Ouvrez le menu contextuel et sélectionnez la fonction "Chemins". Choisissez la fonction qui convient le mieux à l'atteinte de vos objectifs. Les différentes opérations de chemin sont décrites dans la section suivante.


Quelles opérations de chemin existe-t-il ?

Concernant les illustrations : À gauche l'objet de départ, à droite l'objet après l'application de l'opération de chemin.

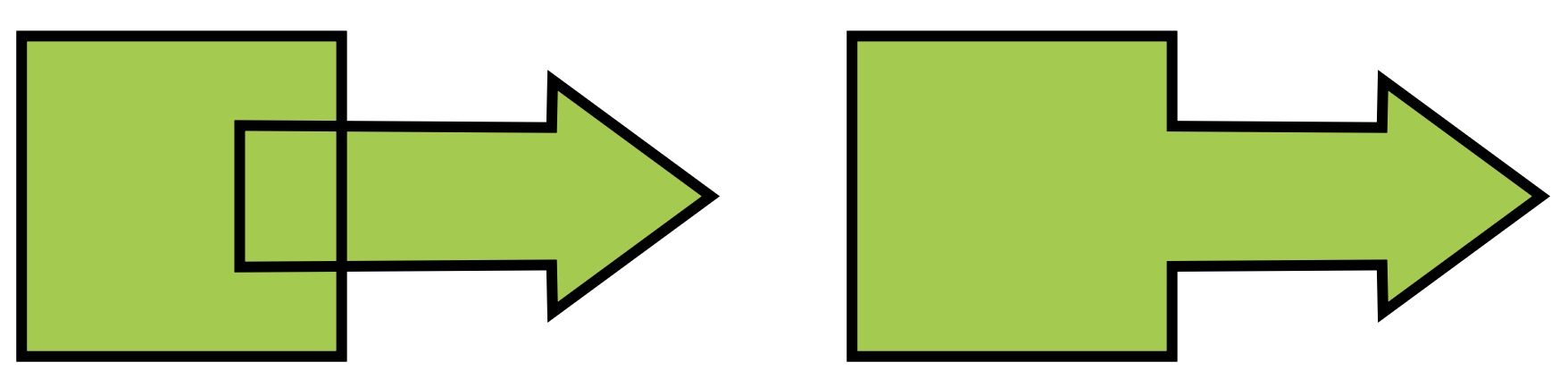

Union
Les chemins sont regroupés en un seul objet. Les zones qui se chevauchent fusionnent, créant un nouveau chemin qui ne montre plus que le contour extérieur. Les lignes de chevauchement internes disparaissent.

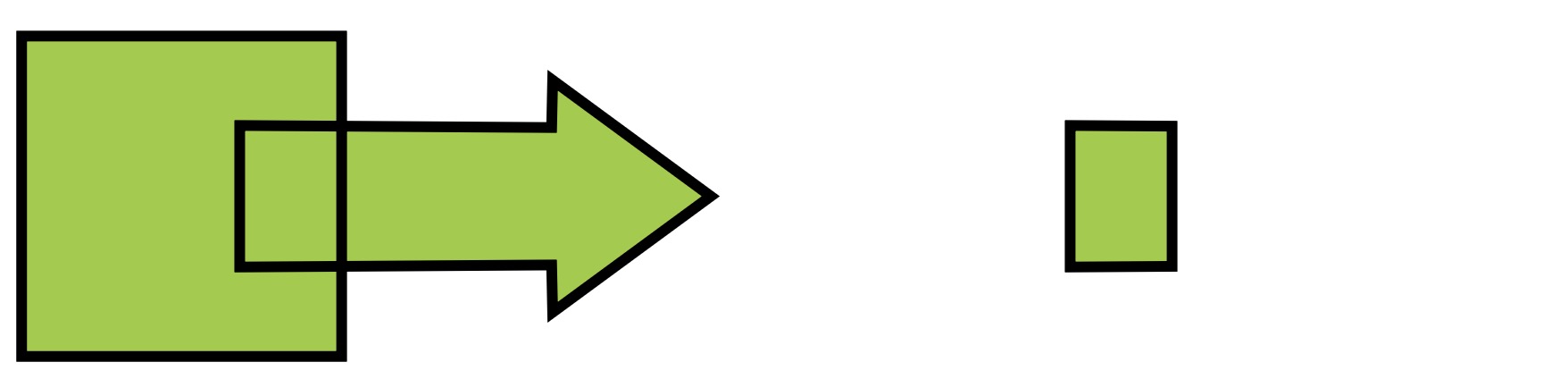

Intersection
Seule la surface où les chemins se croisent est conservée. Cela crée un nouveau chemin ; toutes les zones en dehors de l'intersection sont supprimées.

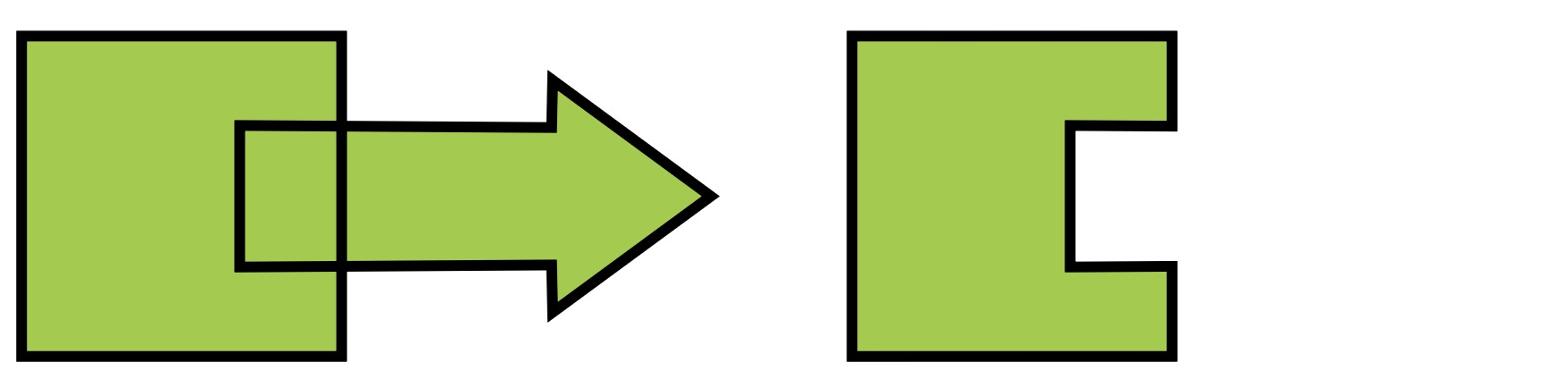

Différence
Avec "Différence", l'objet supérieur est soustrait de l'objet inférieur. L'objet supérieur disparaît complètement – là où il recouvre l'objet inférieur, il crée un trou. Il ne reste que l'objet le plus bas avec la forme découpée.

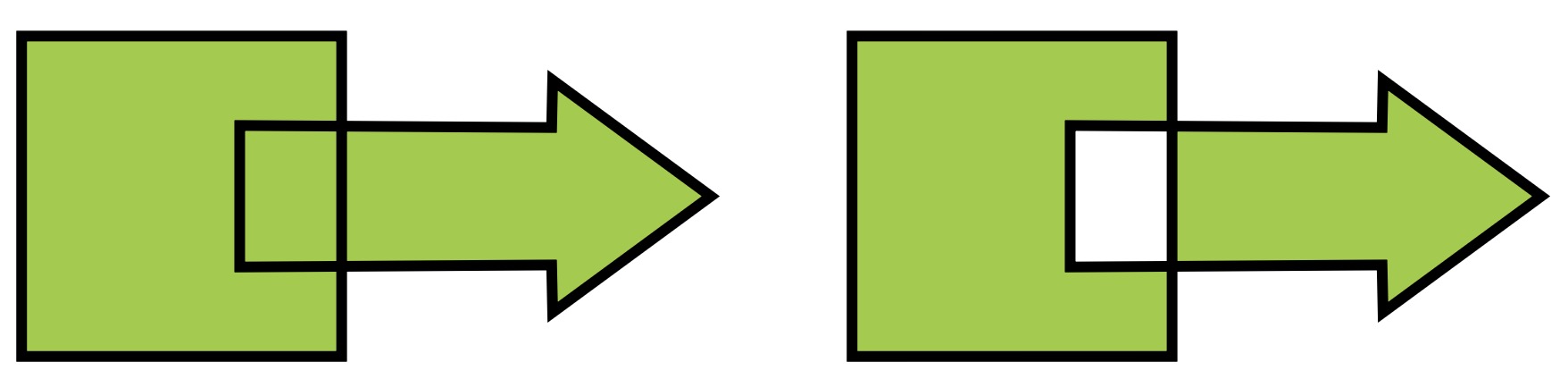

Exclusion
Les chemins sont regroupés en un objet, en laissant la surface de chevauchement vide (transparente). Il ne reste donc que les zones qui ne se chevauchent pas.
